Конус трубы
Равномерно распределяет усилие по седлу. Его внутренняя поверхность должна быть гладкой, а кромка — круглой и без трещин.
Развальцовка медных труб кондиционера: инструмент, порядок и контроль соединения
12 сен 2026
Как подготовить и развальцевать медную трубу кондиционера: выбор вальцовки, последовательность работы, контроль конуса, затяжка и типичные ошибки.
Короткий ответ
Качественная развальцовка начинается с ровного торца, а заканчивается проверкой герметичности
Вальцовка формирует на конце мягкой медной трубы конус, который накидная гайка прижимает к штуцеру блока. Для герметичного соединения нужны труба подходящего размера и состояния, роликовый труборез, риммер, совместимый вальцовочный инструмент и динамометрический ключ. Трещины, перекос или затяжку «на глаз» нельзя компенсировать герметиком.
Разъёмное соединение
Зачем развальцовывают медные трубы кондиционера
На патрубках внутреннего и наружного блоков бытовых сплит-систем часто предусмотрено соединение под накидную гайку. Герметичность создаёт не резьба: гайка прижимает сформированный медный конус к ответному седлу штуцера.
Накидная гайка
Передаёт усилие затяжки на медь. Используют гайку, предусмотренную изготовителем оборудования и подходящую к диаметру трубы.
Штуцер блока
Задаёт ответную геометрию соединения. Повреждение или загрязнение седла мешает герметичности даже при аккуратной вальцовке.
Контролируемая затяжка
Недостаточное усилие оставляет неплотность, а чрезмерное деформирует конус, растягивает гайку и может повредить штуцер.
Вальцовка и пайка решают разные задачи
Развальцовка применяется там, где оборудование рассчитано на разъёмное соединение. Для соединения участков трубопровода могут использоваться пайка, муфты или другие предусмотренные проектом технологии. Подменять один способ другим только по удобству нельзя.
Комплект специалиста

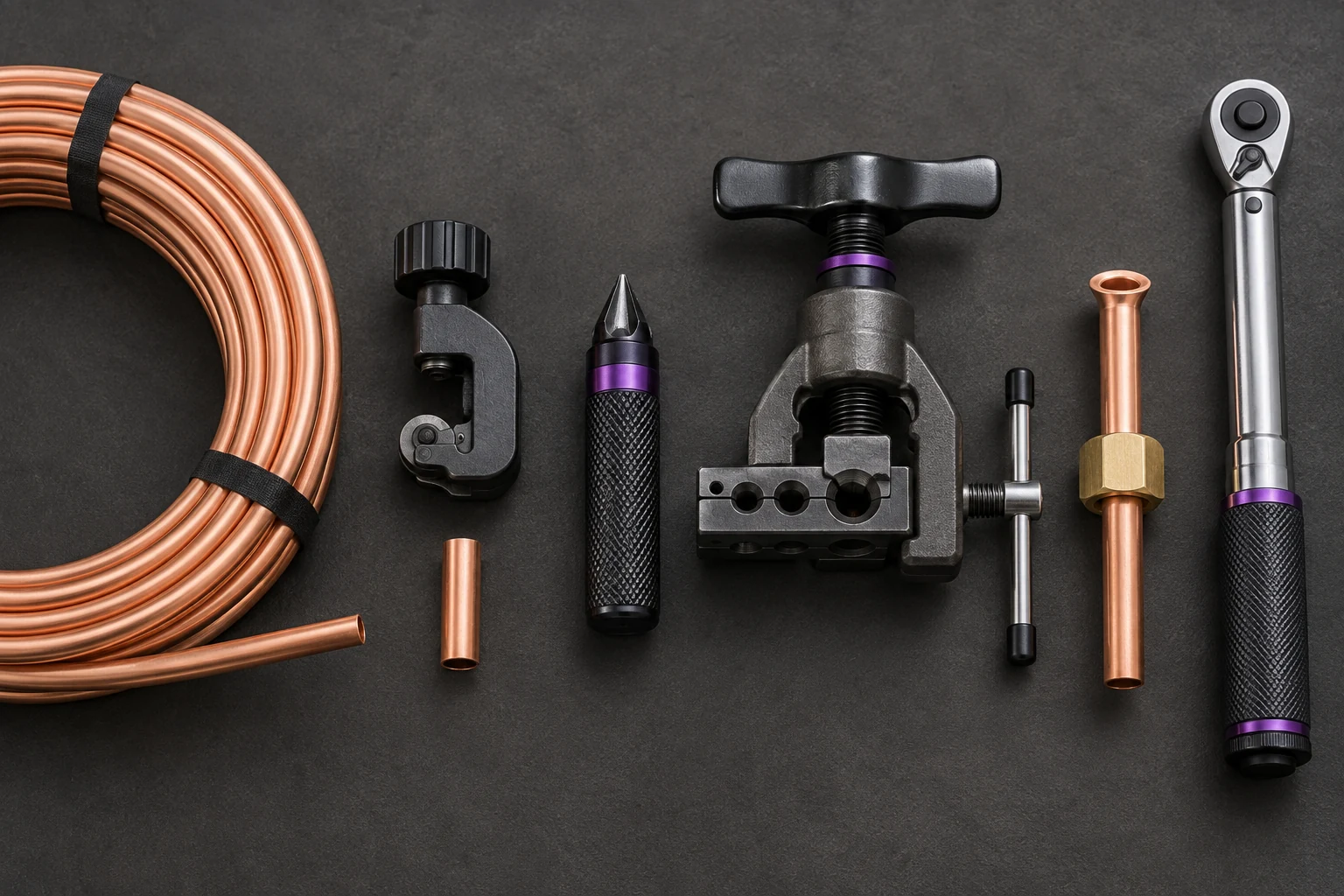

Какой инструмент нужен для развальцовки медной трубы
Вальцовочный прибор не исправляет плохо подготовленный торец. Качество соединения зависит от всей последовательности, поэтому инструмент подбирают комплектом под наружные диаметры труб и тип выполняемых работ.
01
Роликовый труборез
Формирует перпендикулярный рез без абразивной пыли. Диапазон и радиус корпуса должны позволять работать с нужными диаметрами и в доступном пространстве.
02
Риммер или фаскосниматель
Удаляет внутренний заусенец после резки. Рабочая часть должна снимать кромку контролируемо, не оставляя глубоких рисок и стружки внутри трубы.
03
Вальцовка с подходящей плашкой
Отверстие плашки совпадает с наружным диаметром трубы. Инструмент должен быть рассчитан на применяемую медь и требуемый профиль развальцовки.
04
Шаблон или ограничитель вылета
Помогает установить торец в положение, предусмотренное конструкцией инструмента. Приблизительный вылет даёт разный диаметр конуса от соединения к соединению.
05
Динамометрический ключ
Позволяет затянуть гайку моментом из монтажного руководства. Для удержания ответной части одновременно используют второй подходящий ключ.
06
Средства испытания
После сборки контур проверяют предусмотренным методом, обычно сухим азотом с редуктором и подходящими измерительными приборами.
Обычная или эксцентриковая вальцовка
У обычного инструмента конус перемещается вдоль оси трубы. Результат сильнее зависит от точности установки и равномерности усилия. Такой вариант может быть достаточен для периодических работ, если он соответствует материалу и размеру.
Эксцентриковая вальцовка раскатывает медь по окружности постепенно. Это помогает получить гладкую поверхность с меньшим риском задиров и локального истончения. Трещотка или ограничитель момента повышают повторяемость, но не отменяют подготовку торца и осмотр результата.
| Критерий | Что проверить | Почему важно |
|---|---|---|
| Диапазон | Дюймовые или метрические размеры плашки | Близкий размер не означает правильный зажим |
| Профиль | Допуск для используемой трубы и соединения | Форма конуса должна совпасть с седлом |
| Ограничитель | Способ задания вылета и окончания хода | Улучшает повторяемость результата |
| Состояние | Чистоту конуса, плашки и отсутствие люфта | Грязь и износ оставляют риски на меди |
Последовательность
Как выполняют развальцовку трубы кондиционера
Ниже описана логика операции. Положение трубы в плашке, допустимая смазка, размеры конуса и усилие затяжки определяются инструкциями вальцовки и конкретной сплит-системы.
1. Проверяют трубу
Наружный диаметр, толщина стенки и состояние меди должны соответствовать оборудованию. Торец не готовят на участке с вмятиной, заломом или глубокой царапиной.
2. Делают ровный рез
Труборез затягивают постепенно и вращают без бокового перекоса. Чрезмерный прижим режущего ролика сминает торец внутрь.
3. Удаляют заусенец
Трубу держат отверстием вниз, чтобы частицы не попали в контур. Снимают только помеху, не превращая торец в тонкую острую кромку.
4. Надевают гайку
Гайку правильного размера и ориентации устанавливают до формирования конуса. После развальцовки этот шаг выполнить уже невозможно.
5. Выставляют вылет
Трубу зажимают в точном размерном отверстии по шаблону или указанию производителя инструмента. Плашка удерживает её без проскальзывания и глубоких следов.
6. Формируют конус
Механизм доводят до предусмотренного окончания хода плавно, без рывков и боковой нагрузки. Инструмент не используют как способ растянуть заведомо малый или повреждённый торец.
7. Осматривают результат
Проверяют окружность, гладкость внутренней поверхности, равномерность кромки и посадку гайки. Сомнительную развальцовку отрезают и выполняют заново.
8. Закрывают трубу
До подключения подготовленный конец защищают от пыли и влаги. Соединение собирают без натяжения и перекоса трубопровода.
Контроль качества
Как выглядит правильная развальцовка
Готовый конус сравнивают с требованиями монтажного руководства и шаблоном инструмента. Внешне качественная развальцовка симметрична, но одного визуального осмотра недостаточно: после сборки холодильный контур всё равно испытывают на герметичность.
Круглая форма
Кромка образует ровную окружность, а конус не смещён относительно оси трубы.
Гладкое зеркало
На внутренней поверхности нет продольных рисок, вмятин, стружки или следов грубого инструмента.
Равномерная кромка
Толщина и ширина конуса выглядят одинаково по окружности, без тонких вытянутых участков.
Нет трещин
Даже короткая трещина у края делает соединение непригодным: при затяжке и вибрации она может увеличиться.
Гайка установлена
Она свободно подходит к конусу, соответствует патрубку и не имеет повреждённой резьбы.
Труба не пережата
За конусом нет заметного сужения, глубоких следов плашки или деформации круглого сечения.
Старый конус повторно не используют
Если соединение разобрано, требования конкретного производителя могут предусматривать удаление прежней развальцовки и формирование новой. Неизвестную или уже деформированную посадочную поверхность нельзя считать надёжной только потому, что она раньше не протекала.
Сборка соединения
Момент затяжки берут из инструкции кондиционера
Затягивать гайку нужно без перекоса и нагрузки на патрубок
Конус совмещают с седлом по оси и сначала наворачивают гайку рукой. Если резьба не идёт свободно, соединение разбирают и проверяют положение трубы: ключом нельзя «дотягивать» перекос.
Ответную часть удерживают обычным ключом, а гайку затягивают динамометрическим. Значение зависит от диаметра и конкретного оборудования. Таблицу от другой модели используют только тогда, когда производитель прямо допускает это.
После затяжки труба не должна тянуть патрубок в сторону. Маршрут и изгиб подготавливают заранее, оставляя соединение без постоянного механического напряжения.
| Этап | Правильное действие | Ошибка |
|---|---|---|
| Совмещение | Труба и штуцер находятся на одной оси | Подтягивать трубу гайкой |
| Начало резьбы | Несколько оборотов выполняются рукой | Сразу использовать ключ |
| Удержание | Ответная часть зафиксирована вторым ключом | Передавать усилие на патрубок блока |
| Момент | Значение взято из руководства модели | Затянуть сильнее «для надёжности» |
Диагностика
Почему развальцовка трескается, течёт или получается неровной
01
Торец срезан под углом
Конус получается разной ширины по окружности и прижимается к седлу неравномерно. Причина — перекос трубореза или повреждённый ролик.
02
Заусенец не снят
Загнутая внутрь кромка мешает формированию гладкой поверхности и может дать трещину или задир при раскрытии трубы.
03
Неверный вылет
Слишком короткий конус не закрывает седло, слишком широкий истончается и деформируется гайкой. Положение задают по конкретному инструменту.
04
Плашка не того размера
Труба проскальзывает, пережимается или получает неправильный профиль. Дюймовый и близкий метрический размер не подменяют друг друга приблизительно.
05
Медь повреждена
Старая, жёсткая, пережатая или поцарапанная труба может растрескаться. Дефектный участок отрезают, а материал проверяют до новой попытки.
06
Инструмент грязный или изношен
Риски на конусе повторяют дефекты рабочей поверхности. Вальцовку очищают и обслуживают по инструкции производителя.
07
Гайка перетянута
Чрезмерный момент раздавливает медь, растягивает резьбу и создаёт повреждение, которое может проявиться после пуска.
08
Нет испытания контура
Небольшую неплотность не всегда видно сразу. Вакуумирование не заменяет предусмотренную проверку сухим азотом под давлением.
Перед началом работ
Что включить в комплект для подготовки медной трассы
Сначала выпишите диаметры жидкостной и газовой линий из документации кондиционера. Затем проверьте, перекрывает ли каждый инструмент оба размера и подходит ли он к условиям работы на объекте.
Медная труба
Нужного наружного диаметра, толщины стенки и состояния поставки, с закрытыми от загрязнения концами.
Труборез и риммер
С рабочим диапазоном под выбранную трубу и возможностью подготовить торец в доступном пространстве.
Вальцовочный набор
С плашкой нужных размеров, исправным конусом и понятным способом контроля вылета и окончания хода.
Ключи и испытательное оборудование
Для контролируемой сборки и проверки герметичности до вакуумирования и открытия сервисных вентилей.
Ответы специалиста
Частые вопросы о развальцовке труб кондиционера
Чем вальцовка отличается от развальцовки?
В профессиональной речи вальцовкой часто называют сам инструмент, а развальцовкой — операцию формирования конуса на торце трубы. В каталогах оба слова могут использоваться как названия инструмента, поэтому при выборе важнее диапазон размеров и конструкция.
Можно ли развальцевать медную трубку без специального инструмента?
Для холодильного контура нужен инструмент, который задаёт правильную геометрию и удерживает трубу без повреждения. Импровизированный конус трудно повторить и проверить, поэтому такое соединение создаёт высокий риск утечки.
Что лучше — обычная или эксцентриковая вальцовка?
Эксцентриковый механизм обычно формирует поверхность постепенно и повышает повторяемость. Но выбор зависит от диапазона, совместимости с трубой, объёма работ и состояния инструмента. Даже профессиональная модель не исправит косой рез или оставленный заусенец.
На сколько миллиметров выпускать трубу из плашки?
Универсального значения нет: положение зависит от конструкции вальцовки и требуемого профиля. Используйте ограничитель, шаблон или размер из инструкции конкретного инструмента, а готовый конус сверяйте с руководством кондиционера.
Нужно ли смазывать конус перед соединением?
Следуйте инструкции оборудования. Некоторые производители указывают конкретное масло и место его нанесения, другие не допускают посторонних составов. Герметик, паста или случайное масло не заменяют правильную геометрию и чистоту соединения.
Можно ли подтянуть гайку, если после запуска появилась утечка?
Сначала оборудование безопасно выводят из работы и определяют причину. Дополнительная затяжка может окончательно повредить конус или резьбу. Соединение разбирает квалифицированный специалист, оценивает седло, гайку и трубу и при необходимости выполняет новую развальцовку.
Нужно ли проверять вальцовку азотом перед вакуумированием?
Испытание на герметичность и вакуумирование выполняют разные задачи. Сухой азот помогает проверить соединения под положительным давлением, а вакуумирование удаляет воздух и влагу. Параметры и порядок берут из документации оборудования и проекта.
