Синяя сторона
Предназначена для измерения на стороне низкого давления. Её шкала включает рабочий диапазон и участок разрежения, необходимый при сервисных операциях.
Манометрический коллектор для кондиционера: устройство, подключение и работа
21 сен 2026
Как устроен манометрический коллектор для кондиционера: назначение синего, красного и жёлтого шлангов, безопасная логика подключения, чтение показаний и выбор прибора.
Короткий ответ
Манометрический коллектор связывает холодильный контур с измерительным и сервисным оборудованием
Коллектор показывает давление на стороне всасывания и нагнетания, а через сервисный порт позволяет подключить вакуумный насос, баллон с хладагентом или установку для сбора фреона. Само значение на манометре не даёт готового диагноза: его оценивают вместе с типом хладагента, температурой насыщения, температурой труб и режимом работы кондиционера.
Назначение прибора
Как устроен манометрический коллектор для кондиционера

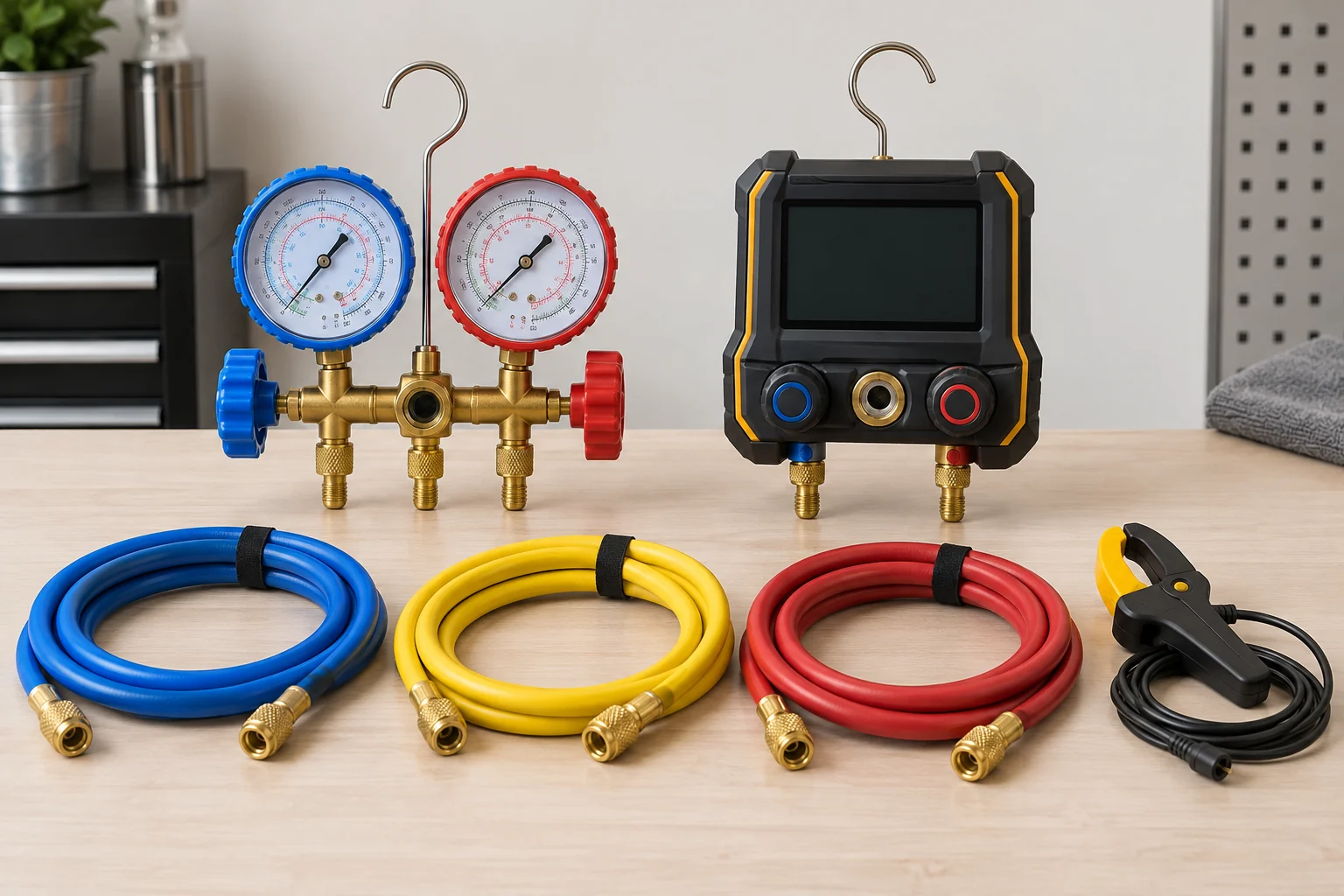

В бытовом и полупромышленном кондиционировании чаще применяют двухвентильную станцию. Она объединяет два измерительных канала, запорные вентили и сервисный порт. В цифровых моделях датчики и расчёты встроены в корпус, но логика подключения остаётся той же.
Красная сторона
Используется для стороны высокого давления. Манометр и шланг должны быть рассчитаны на максимальное давление обслуживаемой системы.
Сервисный порт
Обычно расположен в центре и соединяется с жёлтым шлангом. Через него подключают вакуумный насос, баллон или установку рекуперации.
Вентили
Открывают или перекрывают проход между измерительной стороной и сервисным портом. Их положение определяет направление движения среды.
Коллектор не заменяет вакуумметр
Составной манометр показывает разрежение грубо. Для контроля глубины вакуума и оценки герметичности после остановки насоса применяют отдельный электронный вакуумметр. Подробная последовательность разобрана в статье о вакуумировании трассы кондиционера.
Цветовая маркировка

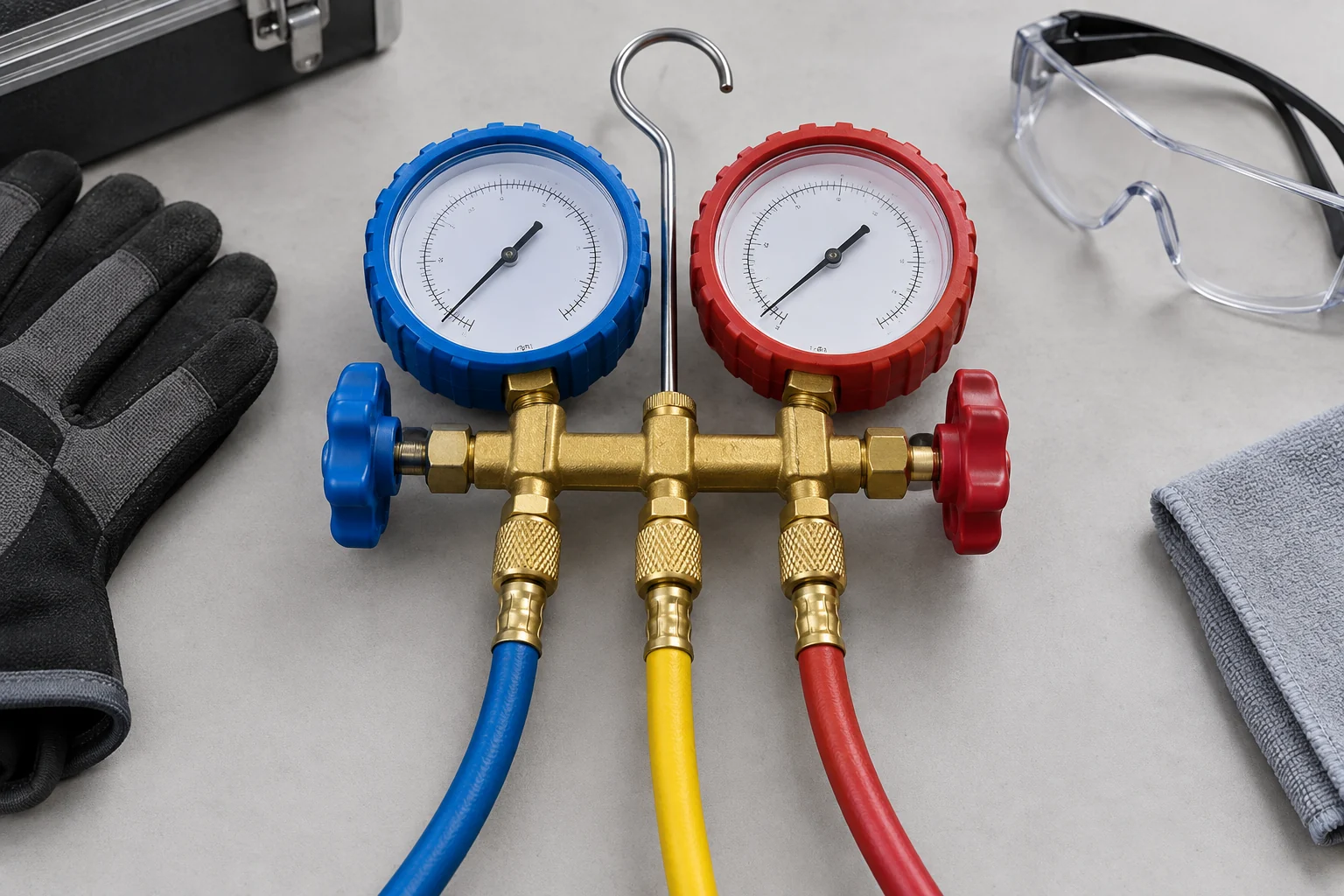

За что отвечают синий, красный и жёлтый шланги
У сервисных комплектов действует устоявшаяся цветовая схема. Она упрощает работу, но не является заменой маркировке LOW, HIGH и SERVICE и руководству конкретного прибора.
| Шланг | Обычное подключение | Назначение | Что проверить |
|---|---|---|---|
| Синий | Порт низкого давления | Измерение давления всасывания, сервис со стороны LOW | Резьбу, прокладку, исправность депрессора |
| Красный | Порт высокого давления | Измерение давления нагнетания, сервис со стороны HIGH | Рабочее и разрывное давление шланга |
| Жёлтый | Центральный сервисный порт | Насос, баллон, станция рекуперации | Направление потока и совместимость соединений |
У части современных систем на наружном блоке доступен только один сервисный штуцер. Это не означает, что красный шланг можно подключить в произвольную точку или что показания двух сторон взаимозаменяемы. Схему берут из сервисного руководства оборудования.
Безопасная логика
Как подключают манометрический коллектор
Ниже — контрольная последовательность подготовки, а не универсальная инструкция по заправке. Положение вентилей, рабочий режим и направление подачи зависят от задачи, хладагента и конструкции кондиционера.
Хладагент находится под давлением
Нужны защитные очки и перчатки. Контакт жидкого хладагента с кожей вызывает холодовой ожог. Для горючих хладагентов требуется инструмент и рабочая зона, соответствующие требованиям производителя и правилам безопасности.
1. Определяют задачу
Измерение давления, вакуумирование, опрессовка, заправка и рекуперация требуют разных источников, арматуры и порядка действий.
2. Сверяют хладагент
Проверяют шильдик кондиционера, шкалы или профиль цифрового прибора, допустимое давление и совместимость материалов шлангов.
3. Осматривают комплект
На шлангах, прокладках и фитингах не должно быть трещин и загрязнений. Стрелки аналоговых манометров без давления должны находиться на нуле.
4. Закрывают вентили
Перед присоединением синий и красный вентили коллектора закрывают. Это исключает случайное сообщение сторон через сервисный порт.
5. Подключают стороны
Синий и красный шланги присоединяют только к предусмотренным сервисным портам. При необходимости используют совместимый переходник, а не набор случайных фитингов.
6. Подключают оборудование
Жёлтый шланг соединяют с устройством, нужным для операции. Для опрессовки азотом обязателен исправный редуктор; баллон напрямую к коллектору не подключают.
7. Удаляют воздух по регламенту
Способ зависит от операции. Выпускать хладагент в атмосферу для «продувки» нельзя; применяют предусмотренные сервисные методы и оборудование.
8. Работают по документации
Вентили открывают плавно и только в требуемой схеме. Перед отсоединением давление безопасно выравнивают или удаляют предусмотренным способом.
Диагностика системы
Как правильно читать показания коллектора
Одинаковое давление может быть нормальным или аварийным в зависимости от температуры наружного воздуха, нагрузки, режима, скорости вентиляторов и типа системы. Поэтому специалист фиксирует не одну цифру, а набор взаимосвязанных данных.
01
Тип хладагента
По давлению определяют температуру насыщения только для выбранного хладагента. Неверная шкала делает вывод ошибочным.
02
Температура воздуха
Измеряют условия на входе и выходе теплообменников, а также наружную температуру. Они объясняют текущую тепловую нагрузку.
03
Температура труб
Контактным датчиком измеряют трубу в корректной точке. Вместе с температурой насыщения это позволяет оценить перегрев и переохлаждение.
04
Стабильность режима
Показания снимают после выхода оборудования на предусмотренный режим, учитывая алгоритм инверторного компрессора и текущую производительность.
05
Воздушный поток
Загрязнённый фильтр, теплообменник или неисправный вентилятор меняют давления и могут выглядеть как проблема с количеством хладагента.
06
Данные производителя
Контрольные значения, диагностические режимы и поправки берут из сервисной документации модели, а не из универсальной таблицы.
Статическое давление выключенной системы показывает лишь приближение к равновесной температуре хладагента. По нему нельзя надёжно определить массу заправки или состояние компрессора. Для заправки ориентируются на предусмотренный производителем метод — например, массу по весам и поправку на длину трассы.
Подбор оборудования
Как выбрать манометрический коллектор
Выбор начинают не с количества шкал, а с обслуживаемых систем
Составьте список хладагентов и максимальных рабочих давлений оборудования. Затем проверьте присоединительные размеры сервисных портов, наличие подходящих шлангов и переходников, диапазон температур и возможность обслуживания прибора.
Для регулярной диагностики цифровой коллектор удобен автоматическим пересчётом температур насыщения, подключением температурных датчиков и расчётом перегрева или переохлаждения. Для базовых измерений надёжная аналоговая станция остаётся понятным и ремонтопригодным решением.
| Критерий | Что проверить | Зачем |
|---|---|---|
| Давление | Рабочий диапазон прибора и шлангов | Современные системы могут работать при высоком давлении |
| Хладагенты | Шкалы или библиотеку цифровой модели | Связь давления и температуры у каждого вещества своя |
| Соединения | Резьбу, переходники, запорные клапаны | Несовместимое соединение повышает риск утечки |
| Шланги | Длину, давление, прокладки и малопоточные вентили | Шланг — часть измерительной системы |
| Измерения | Класс точности, регулировку нуля, датчики температуры | Определяет пригодность для диагностики |
| Сервис | Защиту корпуса, замену прокладок, поверку | Прибор должен сохранять герметичность и точность |
Типичные ошибки
Что искажает измерения и создаёт риск для системы
Открытые вентили до подключения
Стороны оказываются сообщены с сервисным портом, а направление потока становится неконтролируемым.
Неподходящий диапазон
Манометр или шланг для другого класса давления небезопасен и может быть повреждён ещё до выхода стрелки за шкалу.
Воздух и влага в шлангах
Они не должны попадать в холодильный контур. Подготовку соединений выполняют по регламенту выбранной операции.
Диагноз по одному давлению
Без температур, воздушного потока и режима работы легко принять следствие за причину и неверно изменить заправку.
Опрессовка кислородом или воздухом
Для испытаний холодильного контура применяют сухой азот и редуктор. Кислород с маслом создаёт опасность возгорания.
Отсоединение под давлением
Приводит к выбросу хладагента и холодовому ожогу. Давление снимают предусмотренным безопасным способом.
Ответы специалиста
Частые вопросы о манометрических коллекторах
Можно ли одним коллектором обслуживать R32 и R410A?
Только если производитель коллектора и шлангов прямо указывает совместимость по рабочему давлению, материалам и соединениям. Для R32 дополнительно учитывают требования к работе с горючим хладагентом. Совпадение резьбы само по себе не подтверждает совместимость.
Почему на коллекторе две шкалы давления?
Синий канал рассчитан на сторону низкого давления и разрежение, красный — на сторону высокого давления. У аналоговых приборов на циферблат также наносят температурные шкалы для отдельных хладагентов.
Какой шланг подключают к вакуумному насосу?
Обычно насос соединяют с центральным сервисным портом жёлтым шлангом. Для быстрого и качественного вакуумирования специалисты могут использовать специальные шланги большего прохода и отдельный вакуумметр по схеме из документации оборудования.
Можно ли определить утечку только по падению давления на коллекторе?
Изменение температуры влияет на давление, поэтому один манометр не даёт достаточного подтверждения. При опрессовке учитывают температуру, стабильность показаний и применяют разрешённые методы локализации утечки.
Нужен ли цифровой коллектор начинающему мастеру?
Он сокращает ручные расчёты, но не объясняет причины показаний автоматически. Для выбора важнее подходящий диапазон, понятная схема, исправные шланги и умение сопоставлять давление с температурой и режимом работы.
Нужно ли закрывать оба вентиля перед хранением?
Следуйте руководству прибора. После работы коллектор и шланги освобождают от среды предусмотренным способом, очищают, осматривают прокладки и хранят так, чтобы не повредить манометры и соединения.
Проверенные источники
Документация, использованная при подготовке
Технические правила сверены с инструкциями производителей манометрических коллекторов SUPER-EGO и Testo, а также учебными материалами Daikin по монтажу и сервису. Для работы с конкретной моделью приоритет всегда имеет её актуальное руководство.
