Проверка вальцовки
Контролируют соединения у сервисных вентилей и внутренних блоков. Дефектный конус, перекос гайки или неверная затяжка часто проявляются именно под давлением.
Опрессовка трассы кондиционера азотом: как проверяют герметичность
27 сен 2026
Зачем трассу кондиционера опрессовывают сухим азотом, какое оборудование используют, как учитывают температуру, находят утечки и почему испытание не заменяет вакуумирование.
Короткий ответ
Опрессовка сухим азотом показывает, герметична ли трасса до запуска кондиционера
Собранный холодильный контур заполняют сухим азотом через редуктор, контролируют давление и осматривают соединения. Так находят негерметичную вальцовку, пайку или повреждение трубы до вакуумирования и заправки. Испытательное давление и время выдержки выбирают только по документации конкретного оборудования.
Проверка до запуска
Что даёт опрессовка трассы кондиционера азотом
Испытание проводят после сборки трубопровода и до вакуумирования. Оно отвечает на один конкретный вопрос: выдерживает ли замкнутый контур предусмотренное давление без утечки.
Контроль пайки
Осматривают все паяные стыки, тройники и переходы. Даже аккуратный снаружи шов может иметь пору или неполное заполнение.
Проверка самой трубы
Испытание помогает выявить повреждение после изгиба, залом, прокол крепежом или дефект на участке, скрываемом отделкой.
Фиксация результата
Начальное и конечное давление записывают вместе с температурой. Это позволяет отличить реальную потерю газа от изменения показаний из-за охлаждения или нагрева.
Опрессовка не заменяет вакуумирование
Азот проверяет герметичность под положительным давлением. Вакуумирование удаляет из трассы воздух и влагу. После успешного испытания азот безопасно стравливают и выполняют отдельную процедуру — она разобрана в статье о вакуумировании трассы кондиционера.

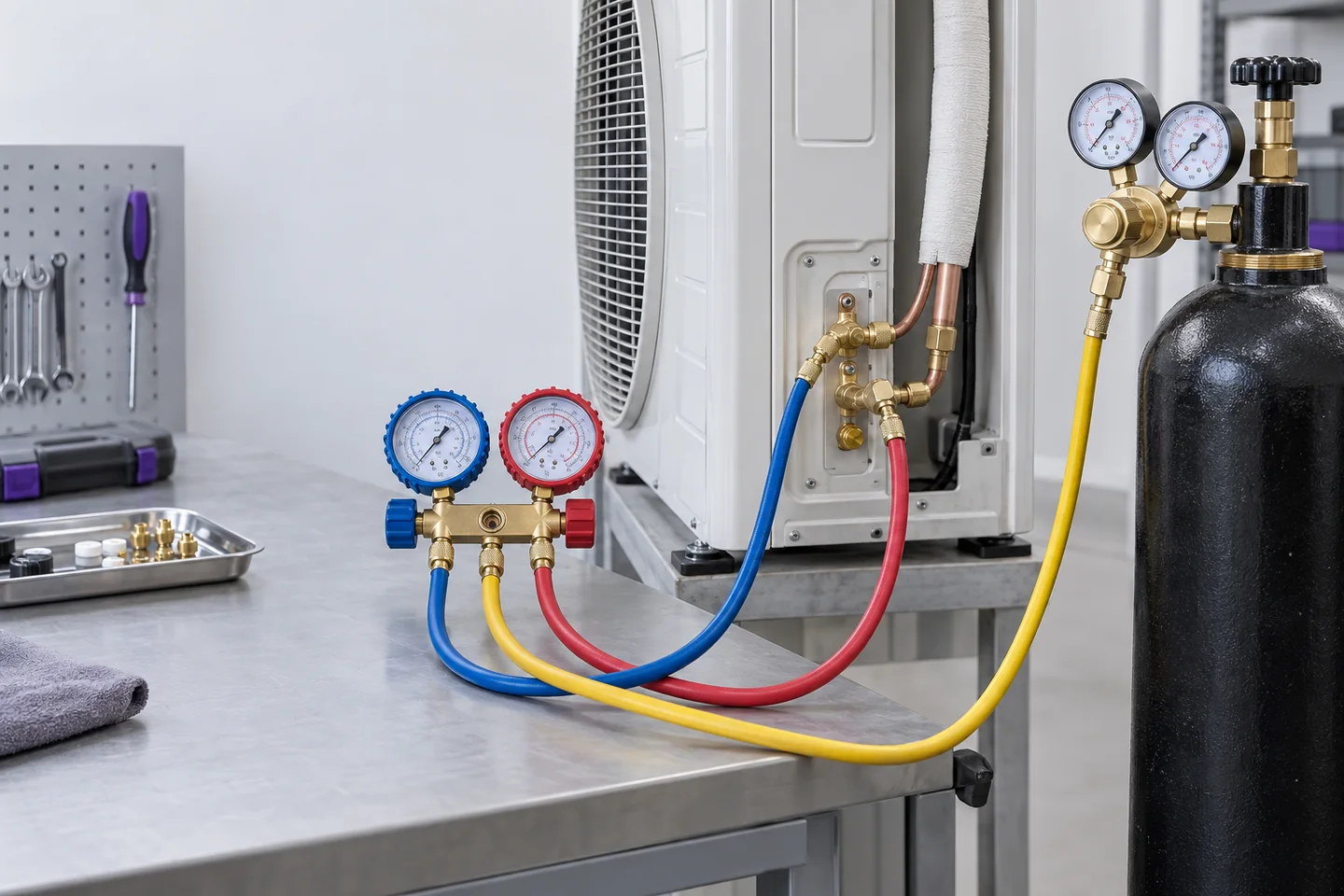

Комплект для испытания
Какое оборудование используют для проверки герметичности
Надёжность результата зависит не только от манометра. Все элементы между баллоном и сервисным портом образуют единую измерительную систему, поэтому сначала проверяют их совместимость и собственную герметичность.
| Оборудование | Назначение | Что проверить до работы |
|---|---|---|
| Баллон с сухим азотом | Создаёт испытательное давление без внесения влаги и кислорода | Маркировку газа, состояние вентиля, вертикальное крепление баллона |
| Редуктор с предохранительным устройством | Плавно снижает и ограничивает давление из баллона | Диапазон, исправность, совместимость соединения и манометров |
| Коллектор или испытательный манометр | Показывает давление в контуре и управляет подключением | Рабочий диапазон, нулевое положение, закрытие вентилей |
| Шланги и переходники | Соединяют редуктор, измерительный прибор и сервисный порт | Допустимое давление, прокладки, резьбу, отсутствие трещин |
| Контактный термометр | Фиксирует температуру трубы или окружающей среды | Стабильность показаний и место установки датчика |
| Раствор для поиска утечек | Показывает выход газа пузырями в конкретной точке | Разрешение для холодильных соединений и отсутствие агрессивных компонентов |
Если используется манометрический коллектор, одного совпадения резьбы недостаточно. Рабочее давление прибора, шлангов и каждого переходника должно соответствовать системе. Для современных хладагентов особенно важен запас по допустимому давлению.
Контрольная последовательность
Как проверяют трассу кондиционера азотом
Ниже — логика профессиональной проверки, а не универсальная инструкция с одной цифрой давления. Точные ступени, предельное давление и продолжительность выдержки берут из монтажного руководства конкретной модели.
Работа связана с высоким давлением
Нужны защитные очки и перчатки. Баллон закрепляют вертикально, вентиль открывают плавно, а давление подают только через редуктор. Кислород и сжатый воздух для испытания холодильного контура не применяют.
1. Изучают документацию
Находят максимальное допустимое испытательное или рабочее давление, схему сервисных портов и ограничения производителя.
2. Осматривают трассу
Проверяют трубы, вальцовки, пайку, гайки и крепления. Явный дефект сначала устраняют, а не пытаются подтвердить давлением.
3. Собирают комплект
Закрывают вентили, подключают редуктор, измерительный прибор и сервисный порт совместимыми шлангами и переходниками.
4. Проверяют арматуру
Убеждаются, что соединения испытательного комплекта сами не пропускают газ и не создают ложное падение давления.
5. Подают азот ступенчато
Давление повышают плавно, делая промежуточные остановки. На каждой ступени наблюдают за показаниями и соединениями.
6. Выдерживают систему
После температурной стабилизации записывают давление, температуру и время. Затем оставляют контур на срок, указанный производителем или проектом.
7. Ищут место утечки
При подозрении проверяют доступные стыки разрешённым пузырьковым составом, а сложную трассу при необходимости делят на участки.
8. Завершают проверку
Результат фиксируют. Азот безопасно выпускают в предусмотренном порядке, устраняют дефекты и повторяют испытание, после чего переходят к вакуумированию.
Без универсальной цифры
Какое давление нужно для опрессовки кондиционера
Правильный ответ зависит от модели, типа системы и самого слабого компонента контура. Значение из инструкции соседнего кондиционера или ролика в интернете нельзя переносить на другое оборудование.
Где искать допустимое значение
Приоритет имеет монтажное руководство наружного блока. Дополнительно сверяют табличку оборудования, проектные данные и ограничения внутренних блоков, распределителей и установленной арматуры. Нельзя превышать максимальное допустимое давление ни одного элемента.
Если точные данные недоступны, испытание откладывают до получения документации. Подбор значения «с запасом» повышает риск повреждения теплообменника, вентиля, датчика или соединения.
| Источник | Что найти | Приоритет |
|---|---|---|
| Инструкция модели | Test pressure, leak test, PS High или maximum working pressure | Основной |
| Шильдик блока | Хладагент и допустимое давление | Обязательная сверка |
| Проект системы | Состав контура и требования к испытанию | Для сложных систем |
| Арматура и приборы | Рабочее давление каждого элемента | Ограничивает весь комплект |
Оценка результата
Всегда ли падение давления означает утечку
Нет. Давление газа меняется вместе с температурой. Если трасса и азот остыли после заполнения или ночью снизилась температура воздуха, манометр покажет меньше даже у герметичной системы.
01
Дают температуре стабилизироваться
Сразу после заполнения газ и редуктор могут нагреться или охладиться. Начальную точку фиксируют после выравнивания условий.
02
Записывают температуру
Начальное и конечное давление сравнивают вместе с температурой, временем и местом установки датчика.
03
Исключают утечку оснастки
Газ может уходить через шланг, переходник, прокладку или вентиль измерительного комплекта, а не через трассу кондиционера.
04
Проверяют динамику
Устойчивое снижение при сопоставимых температурных условиях требует локализации дефекта и повторного испытания после ремонта.
По одному снимку манометра нельзя подтвердить герметичность. В акте или рабочей записи должны быть как минимум время, давление, температура, применённый газ и результат осмотра соединений.
Локализация дефекта
Как находят место утечки в трассе
Манометр подтверждает изменение давления, но не показывает точку дефекта. Поиск начинают с доступных соединений и только затем переходят к разделению трассы на участки.

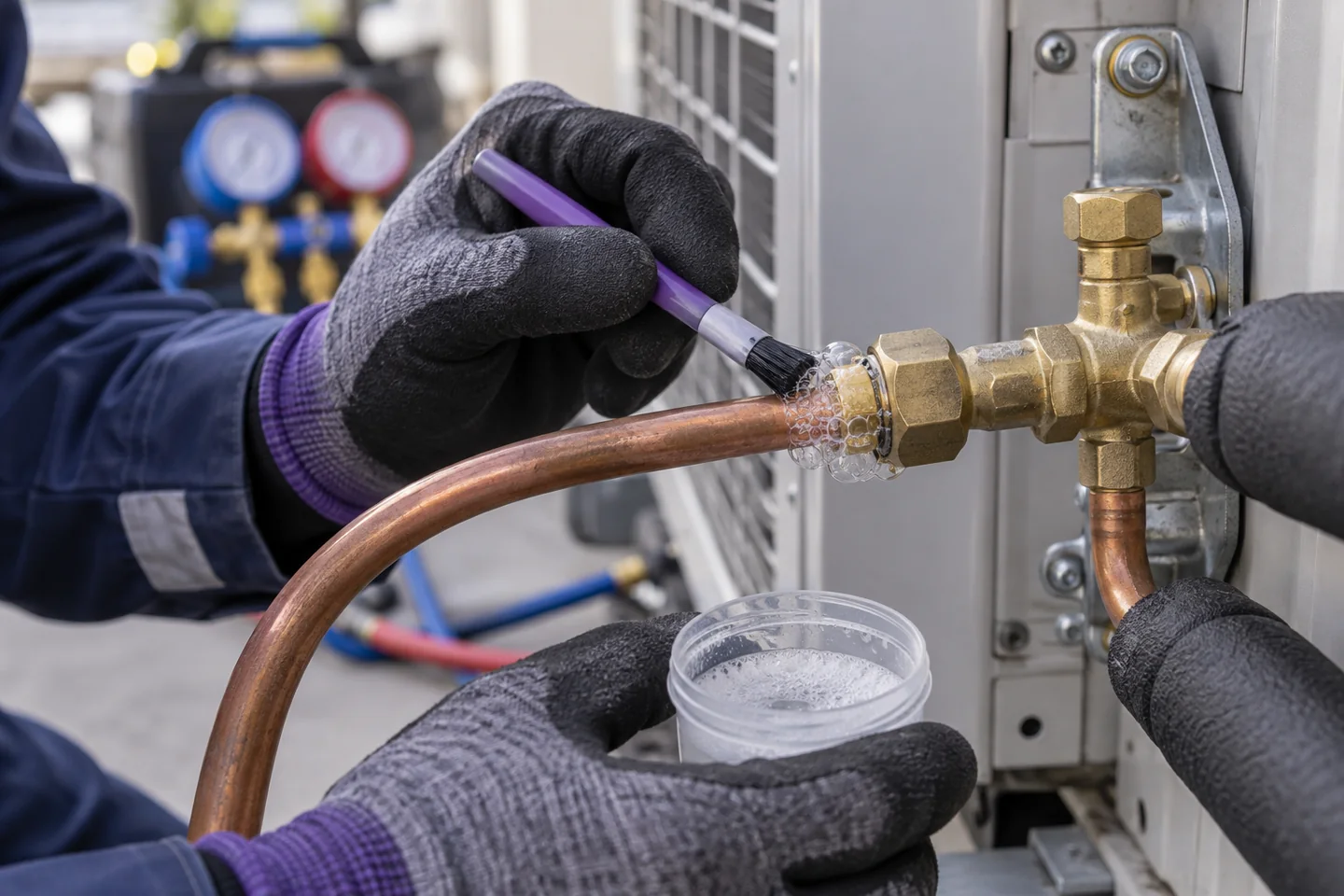

Пузырьковый состав
Наносят на вальцовки, паяные швы, сервисные порты и подозрительные места. Растущие пузырьки указывают на выход газа.
Повторная проверка стыка
После ремонта соединение снова испытывают. Просто подтянуть гайку без осмотра конуса — не всегда безопасное и долговечное решение.
Разделение на участки
Если соединения герметичны, длинную или скрытую трассу по возможности изолируют по частям, чтобы сузить область поиска.
Дополнительные методы
В зависимости от задачи специалист может применять акустические приборы или смесь азота с разрешённым трассирующим газом и подходящий течеискатель.
Бытовой мыльный раствор — плохая замена
Производители предупреждают, что соли и аммиак в неподходящих составах могут повредить соединение. Используйте средство, предназначенное для поиска утечек в холодильных системах, и соблюдайте его инструкцию.
Типичные ошибки
Что делает проверку бесполезной или опасной
Одна цифра для всех систем
Разные модели имеют разные пределы. Давление выбирают по документации оборудования, а не по типу хладагента в отрыве от конструкции.
Баллон без редуктора
Прямое подключение не позволяет безопасно ограничить и плавно подать давление. Это риск повреждения системы и травмы.
Испытание воздухом
Воздух вносит влагу и кислород. В присутствии масла и высокого давления это создаёт дополнительные риски и загрязняет контур.
Игнорирование температуры
Падение температуры принимают за утечку или, наоборот, нагревом маскируют медленную потерю газа.
Проверка только манометром
Без осмотра и локализации результат неполон. Негерметичным может оказаться и сам испытательный комплект.
Запуск без повторного теста
После переделки вальцовки или пайки контур испытывают заново, затем вакуумируют. Устранение дефекта «на глаз» не подтверждает герметичность.
Две разные проверки
Опрессовка азотом и вакуумирование: в чём разница
| Параметр | Опрессовка азотом | Вакуумирование |
|---|---|---|
| Цель | Проверить герметичность под положительным давлением | Удалить воздух и влагу из контура |
| Среда | Сухой азот | Разрежение, создаваемое вакуумным насосом |
| Основной контроль | Давление, температура, осмотр соединений | Глубина и стабильность вакуума по вакуумметру |
| Порядок | После сборки трассы | После успешной опрессовки и удаления азота |
Ответы специалиста
Частые вопросы об опрессовке кондиционера
Можно ли проверить герметичность только вакуумом?
Вакуум показывает поведение системы под разрежением, но не заменяет испытание положительным давлением. Надёжная процедура включает опрессовку сухим азотом, устранение найденных дефектов и последующее вакуумирование.
Сколько времени трасса должна стоять под давлением?
Универсального срока нет. Его определяют инструкция производителя, тип системы, длина трассы и проектные требования. Важно начинать отсчёт после температурной стабилизации и записывать температуру вместе с давлением.
Можно ли оставить азот в трассе на ночь?
Это допустимо только в пределах регламента работ и при безопасно изолированном контуре. Утром сравнивают не только давление, но и температуру. Баллон после заполнения не оставляют подключённым как постоянный источник давления.
Какое давление нужно для R32 или R410A?
Тип хладагента сам по себе не задаёт универсальное испытательное давление. Используют значение из монтажного руководства конкретной модели и не превышают предел самого слабого элемента системы и испытательного комплекта.
Почему давление сначала немного меняется?
После заполнения температура азота, трубы и помещения выравнивается. Это меняет показания манометра даже без утечки. Поэтому начальное значение фиксируют после стабилизации и обязательно записывают температуру.
Можно ли найти утечку электронным течеискателем при чистом азоте?
Обычный электронный течеискатель хладагента чистый азот не обнаруживает. Для локализации применяют разрешённый пузырьковый состав или предусмотренную производителем смесь с трассирующим газом и совместимый прибор.
Что делать, если пузырится вальцовочное соединение?
Систему безопасно освобождают от давления, соединение разбирают и осматривают. При дефекте конуса трубу обрезают и выполняют вальцовку заново подходящим инструментом. Затем соединение повторно опрессовывают. Подробнее — в материале о развальцовке медных труб.
Проверенные источники
Документация, использованная при подготовке
Правила сверены с официальными монтажными руководствами Daikin и рекомендациями Carrier. Для конкретного кондиционера приоритет всегда имеет актуальная инструкция его производителя.
