Прокладка трассы для кондиционера: состав, маршрут и проверка

15 ноя 2025

Что входит в трассу сплит-системы, как выбрать трубы, изоляцию, кабель и дренаж, спланировать маршрут и проверить коммуникации до отделки.

Короткий ответ

Трассу сплит-системы проектируют под конкретную модель и маршрут, а не собирают по универсальному размеру

В неё входят две медные фреоновые линии в раздельной теплоизоляции, межблочный и при необходимости силовой кабель, дренаж конденсата и защитные материалы. Диаметры труб, сечение кабеля, допустимую длину и перепад высот берут из монтажной инструкции выбранного кондиционера.

Комплект коммуникаций

Что входит в трассу кондиционера

Состав уточняют по схеме подключения внутреннего и наружного блоков. Дренаж может идти рядом с фреоновыми линиями или отдельным маршрутом, если так проще обеспечить самотёк.

Две медные трубы

Жидкостная и газовая линии имеют разные диаметры. Нужны бесшовные трубы для холодильных систем подходящей толщины и состояния поставки.

Раздельная теплоизоляция

Каждую трубу изолируют по всей длине без разрывов и с герметичными стыками, чтобы ограничить теплоприток и образование конденсата.

Кабели

Межблочный кабель передаёт питание и сигналы между блоками. Отдельная силовая линия и её точка подключения зависят от электрической схемы модели.

Дренаж

Шланг или труба отводит конденсат самотёком либо через помпу. Для самотёка нужен непрерывный уклон без провисаний и обратных участков.

Проход и защита

Стеновая гильза, герметизация прохода, бандаж, короб или другая защита сохраняют изоляцию и коммуникации от влаги и механических повреждений.

Крепёж и опоры

Трассу фиксируют без пережатия изоляции и труб. Для наружного блока отдельно подбирают кронштейны, виброопоры и крепёж под основание.

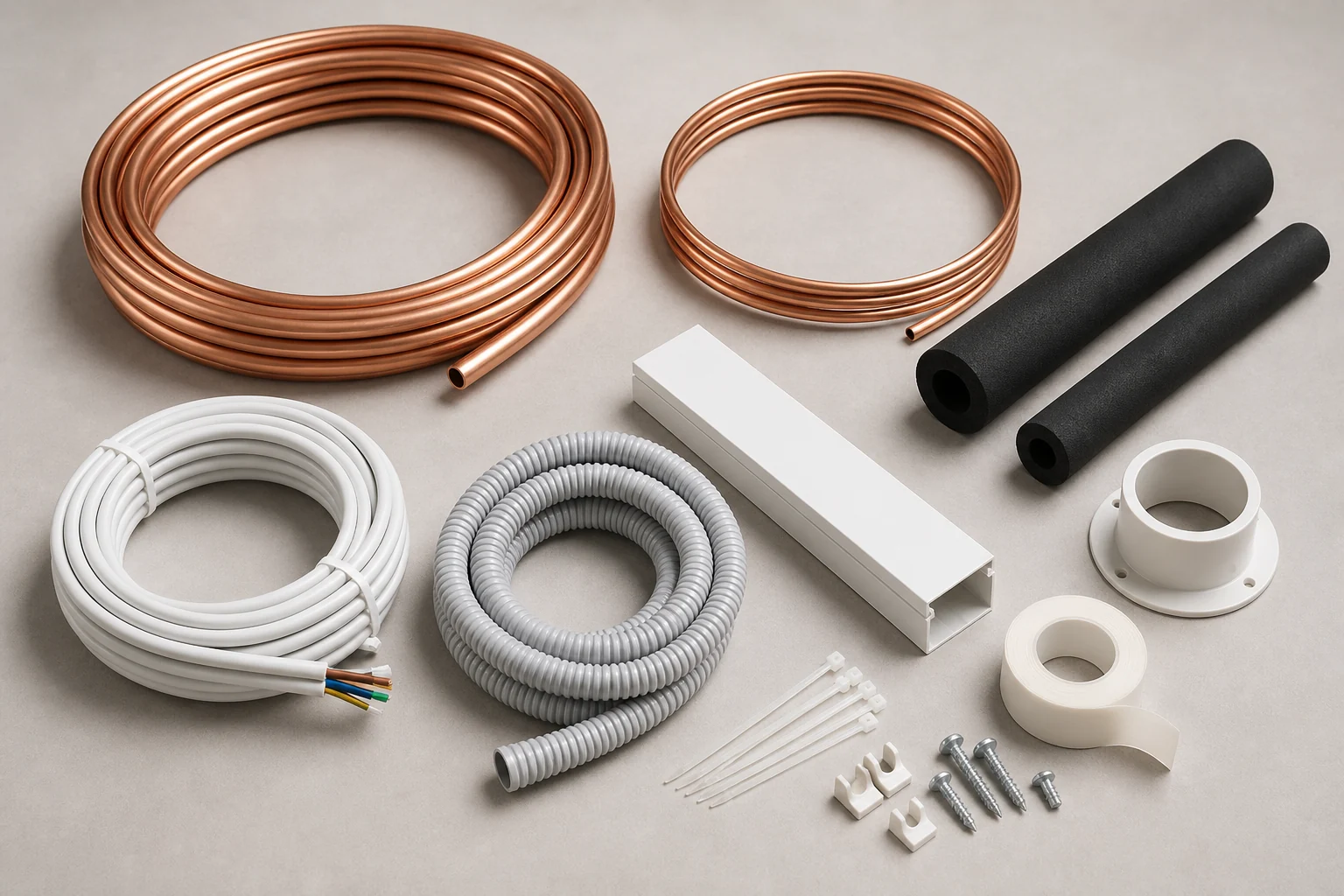

Медные трубы, теплоизоляция, кабель и дренаж для трассы кондиционера — Материалы нельзя подбирать только по длине: сначала сверяют диаметры, электрическую схему, условия дренажа и ограничения конкретного оборудования.

Маршрут между блоками

Какие исходные данные нужны до начала работ

План начинается с мест установки

Определите положение внутреннего блока с доступом к фильтрам и сервисным соединениям, затем — допустимое место наружного блока. После этого измеряют реальный маршрут с поворотами, проходами и монтажным запасом.

По инструкции модели сверяют диаметры фреоновых труб, минимальную и максимальную длину, допустимый перепад высот и правило дополнительной заправки. Универсальных значений для всех сплит-систем нет.

Не переносите выводы «примерно»

Ошибочное положение пучка может помешать установке внутреннего блока, создать резкий изгиб труб или не оставить места для соединений и обслуживания.

Параметр	Откуда взять	Что проверить
Диаметры труб	Монтажная инструкция модели	Жидкостную и газовую линии отдельно
Длина и перепад	Технические ограничения системы	Весь маршрут, повороты и монтажный запас
Кабель и питание	Электрическая схема	Число жил, сечение, защиту и точку ввода
Дренаж	План помещения и инструкция	Самотёк, точку сброса, помпу или сифон
Проход через стену	Конструкция здания и маршрут	Скрытые сети, гильзу, защиту и герметизацию

До чистовой отделки

Что учесть при скрытой прокладке

После заделки штробы большинство дефектов потребует вскрытия стены. Поэтому трассу осматривают и испытывают до отделочных работ.

Цельные участки труб

Скрытые соединения стараются исключить. Места штатных подключений оставляют доступными для монтажа и обслуживания.

Мягкие повороты

Медную трубу гнут подходящим инструментом без заломов, сплющивания и напряжения в патрубках блоков.

Непрерывная изоляция

Стыки проклеивают совместимым материалом, а в проходах не допускают сжатия или повреждения теплоизоляции.

Самотёчный дренаж

Уклон сохраняют на всём участке. Если это невозможно, заранее проектируют помпу и доступ к её обслуживанию.

Защита прохода

Перед бурением проверяют скрытую проводку и трубы. Проход выполняют в гильзе и герметизируют со стороны улицы.

Фотофиксация

До заделки снимают маршрут с привязкой к углам и проёмам, чтобы позднее не повредить коммуникации при сверлении.

Не путать

Прокладка трассы и запуск кондиционера — разные этапы

Закладка коммуникаций. Формирует маршрут, уклон дренажа, проходы, кабель и запас труб под подключение оборудования.

Монтаж блоков. Внутренний и наружный блоки устанавливают в проектные положения и подключают без нагрузки на патрубки.

Работа с холодильным контуром. Развальцовка или другой разрешённый способ соединения, испытание, вакуумирование и пуск требуют профильного инструмента и квалификации.

Дополнительный хладагент. Его необходимость и количество определяют только по инструкции модели и фактической длине трассы.

До закрытия стен и запуска

Чек-лист проверки трассы

Комплектность

Есть обе фреоновые трубы нужного диаметра, изоляция, кабель, дренаж и требуемые защитные элементы.

Маршрут

Фактическая длина и перепад высот укладываются в ограничения выбранной модели.

Трубы и изоляция

Нет заломов, сплющивания, открытой меди, разрывов и пережатых участков теплоизоляции.

Дренаж

Вода свободно проходит до точки сброса, стыки сухие, обратных уклонов и случайных карманов нет.

Электрика

Марка и сечение кабеля соответствуют схеме, концы защищены, маршрут не создаёт риска повреждения.

Доступ и фиксация

Выводы совпадают с блоками, сервисные узлы доступны, а скрытая трасса сфотографирована до отделки.

Типичные ошибки

Что чаще всего приводит к переделке

Материалы куплены до выбора модели

Диаметры труб или кабель не совпадают со схемой кондиционера, и готовую закладку приходится заменять.

Дренаж поднят после выхода

Обратный уклон и провисания задерживают воду, вызывают шум, переполнение поддона и протечки.

Вывод спрятан за блоком неверно

Не хватает места для аккуратного изгиба, соединений и закрытия корпуса внутреннего блока.

Трасса закрыта без испытаний

Повреждение трубы, изоляции или дренажа обнаруживается только после отделки и приводит к вскрытию стены.

Частые вопросы

Что важно знать о трассе кондиционера

Можно ли заложить трассу до покупки кондиционера?

Безопаснее выбрать хотя бы точную модель и получить её монтажную схему. Мощность сама по себе не гарантирует одинаковые диаметры труб, кабель и допустимую длину.

Нужно ли изолировать обе медные трубы?

Да, каждую фреоновую линию изолируют отдельно материалом и толщиной, подходящими условиям работы и требованиям изготовителя.

Можно ли замуровать соединение медных труб?

Скрытых соединений лучше избегать, а штатные точки подключения оставлять доступными. Конкретный способ соединения и размещение определяет проект и документация оборудования.

Когда нужна дренажная помпа?

Когда невозможно обеспечить стабильный самотёк до допустимой точки сброса. Помпу подбирают по высоте подъёма и производительности и оставляют доступной для обслуживания.

Как понять, нужна ли дополнительная заправка?

Сравните фактическую длину фреоновой линии с базовой заправкой и правилами в инструкции конкретной модели. Универсального количества на метр для всех систем нет.

Подбор материалов

Соберите трассу по спецификации кондиционера

Подготовьте модель оборудования, диаметры труб, длину маршрута, способ отвода конденсата и схему питания — это поможет подобрать совместимые материалы без лишних позиций.
