Трубогиб для медных труб: виды и правила гибки

Как выбрать трубогиб для медной трубы: сравнение пружинных, рычажных и механических моделей, подбор по диаметру и проверка изгиба без заломов.

Трубогиб подбирают под материал, наружный диаметр трубы и требуемый радиус

Задача инструмента — поддерживать стенку медной трубы во время гибки. Подходящая оправка или пружина распределяет усилие по дуге, поэтому сечение сохраняется круглым, а на внутренней стороне не появляются складки и заломы.

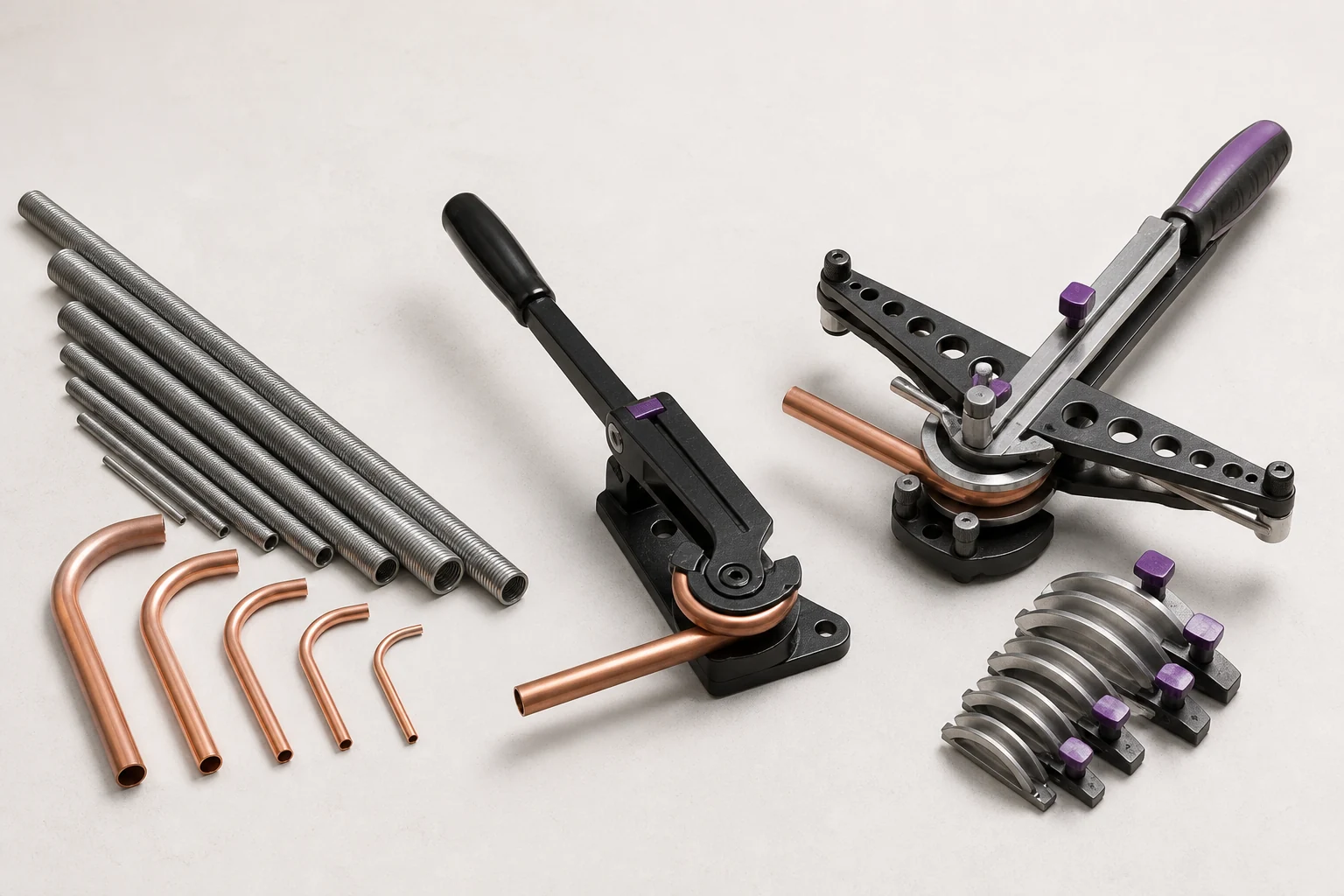

Какие трубогибы применяют для медных труб

Универсально лучшего механизма нет. Для единичного изгиба в тесном месте и для повторяемой подготовки нескольких трасс нужны разные конструкции.

Пружинный

Наружная или внутренняя пружина поддерживает стенку при ручной гибке. Это компактный вариант для мягкой трубы, но для каждого диаметра нужна подходящая пружина, а точность угла зависит от разметки и навыка.

Рычажный

Труба укладывается в размерный шаблон и огибается подвижным башмаком. Шкала помогает повторять угол, а постоянный радиус оправки делает результат предсказуемым.

Арбалетный

Сменный сегмент давит на трубу между опорами. Набор может перекрывать несколько диаметров и удобен там, где рычагам не хватает пространства; совместимость пуансона и опор проверяют по паспорту.

Трёхроликовый и механизированный

Применяется для длинных плавных дуг или серийной работы. Настройка выполняется постепенно, поскольку геометрия результата зависит не только от диаметра, но и от состояния трубы.

Как выбрать трубогиб для медной трубы

Начните с маркировки трубы

Зафиксируйте наружный диаметр, толщину стенки и состояние меди: мягкая отожжённая труба из бухты и жёсткая прямая труба ведут себя при гибке по-разному. Затем проверьте, разрешает ли изготовитель инструмента работу именно с таким материалом.

Радиус формирует шаблон трубогиба. Если проект требует более компактного поворота, нельзя уменьшать его дополнительным усилием после снятия трубы: минимальный допустимый радиус определяют документация трубы, оборудования и конкретного инструмента.

Дюймы и миллиметры не смешивают приблизительно

Для холодильной медной трубы часто указан наружный диаметр в дюймах. Близкое метрическое значение не всегда означает одинаковую посадку в ручье трубогиба.

Параметр	Что сверить	Риск ошибки
Диаметр трубы	Маркировку трубы, ручья, пружины или сегмента	Смятие, проскальзывание или неправильная дуга
Материал и состояние	Допуск для мягкой, полутвёрдой или жёсткой меди	Трещина, складки или чрезмерное усилие
Радиус и угол	Геометрию шаблона и рабочий диапазон модели	Залом или невозможность уложить трассу
Место работы	Свободный ход рукояток и доступ к трубе	Нельзя завершить изгиб или снять инструмент
Повторяемость	Шкалу угла, упоры и возможность делать одинаковые детали	Разный результат при серийной подготовке

Почему медная труба заламывается при гибке

Инструмент больше или меньше диаметра

Стенка не получает равномерной опоры либо труба зажимается и деформируется в ручье.

Слишком малый радиус

Попытка сделать дугу компактнее шаблона перегружает внутреннюю и наружную стороны трубы.

Повторная гибка в одном месте

Многократное исправление угла упрочняет материал и повышает риск трещины или неровной дуги.

Рывок или боковое усилие

Труба выходит из плоскости шаблона, а нагрузка концентрируется на коротком участке.

Изношенный или грязный ручей

Заусенцы и загрязнение царапают медь и мешают ей равномерно скользить по оправке.

Нет запаса на компоновку

Изгиб оказывается слишком близко к торцу, вальцовке или соседнему повороту и требует переделки детали.

Что важно знать о гибке медных труб

Можно ли согнуть медную трубу без трубогиба?

Небольшая пластичность меди не гарантирует сохранение сечения. Для холодильной трассы используют подходящий инструмент, который поддерживает стенку и задаёт контролируемый радиус.

Что лучше: пружинный или рычажный трубогиб?

Пружина компактна и недорога, а рычажный механизм точнее повторяет угол и радиус. Выбор зависит от диаметра, доступного пространства, количества изгибов и требований к повторяемости.

Можно ли одним трубогибом гнуть трубы разных диаметров?

Только если модель комплектуется отдельными ручьями или сегментами и производитель прямо указывает нужные размеры. Один и тот же неподходящий шаблон для разных диаметров использовать нельзя.

Можно ли разогреть медную трубу перед гибкой?

Самостоятельный нагрев меняет состояние материала и создаёт дополнительные риски. Для готовой холодильной трубы применяют разрешённый инструмент и технологию без импровизированного отжига на объекте.

Как понять, что труба после гибки пригодна?

Дуга должна быть плавной, без трещин, складок и заметного сплющивания. Допустимую овальность и минимальный радиус оценивают по требованиям проекта, трубы и обслуживаемого оборудования.
