Медная труба для кондиционера: размеры и выбор

Как подобрать медные трубы для жидкостной и газовой линий кондиционера: наружный диаметр, толщина стенки, состояние поставки, длина и качество.

Размеры медных труб берут из инструкции конкретного кондиционера

В сплит-системе две линии: жидкостная и газовая. Для каждой производитель задаёт наружный диаметр, допустимую длину, перепад высот и требования к толщине стенки. Подбор только по мощности или «типовой паре» может не совпасть с патрубками и рабочими условиями модели.

Как выбрать медную трубу для сплит-системы

Решение состоит не из одного диаметра. Необходимо одновременно проверить обе линии, материал трубы, толщину стенки, длину трассы и чистоту внутренней поверхности.

Определите точную модель

Марка хладагента и холодопроизводительность сами по себе недостаточны. Нужны обозначения внутреннего и наружного блоков и их монтажная документация.

Найдите размеры двух линий

В инструкции обычно отдельно указаны liquid pipe и gas pipe. Размер относится к наружному диаметру медной трубы, а не к условному проходу.

Проверьте стенку и материал

Труба должна быть разрешена для холодильного контура, хладагента и рабочего давления системы. Минимальную толщину берут из документации оборудования.

Рассчитайте длину трассы

Учитывайте реальный маршрут, повороты, запас на подключение и ограничения производителя по общей длине и перепаду высот.

Осмотрите поставку

Концы должны быть закрыты, поверхность — без заломов и глубоких царапин, а внутри не должно быть влаги, пыли и металлической стружки.

Согласуйте инструмент

Труборез, риммер, трубогиб и вальцовка должны соответствовать выбранному диаметру и требованиям применяемого хладагента.

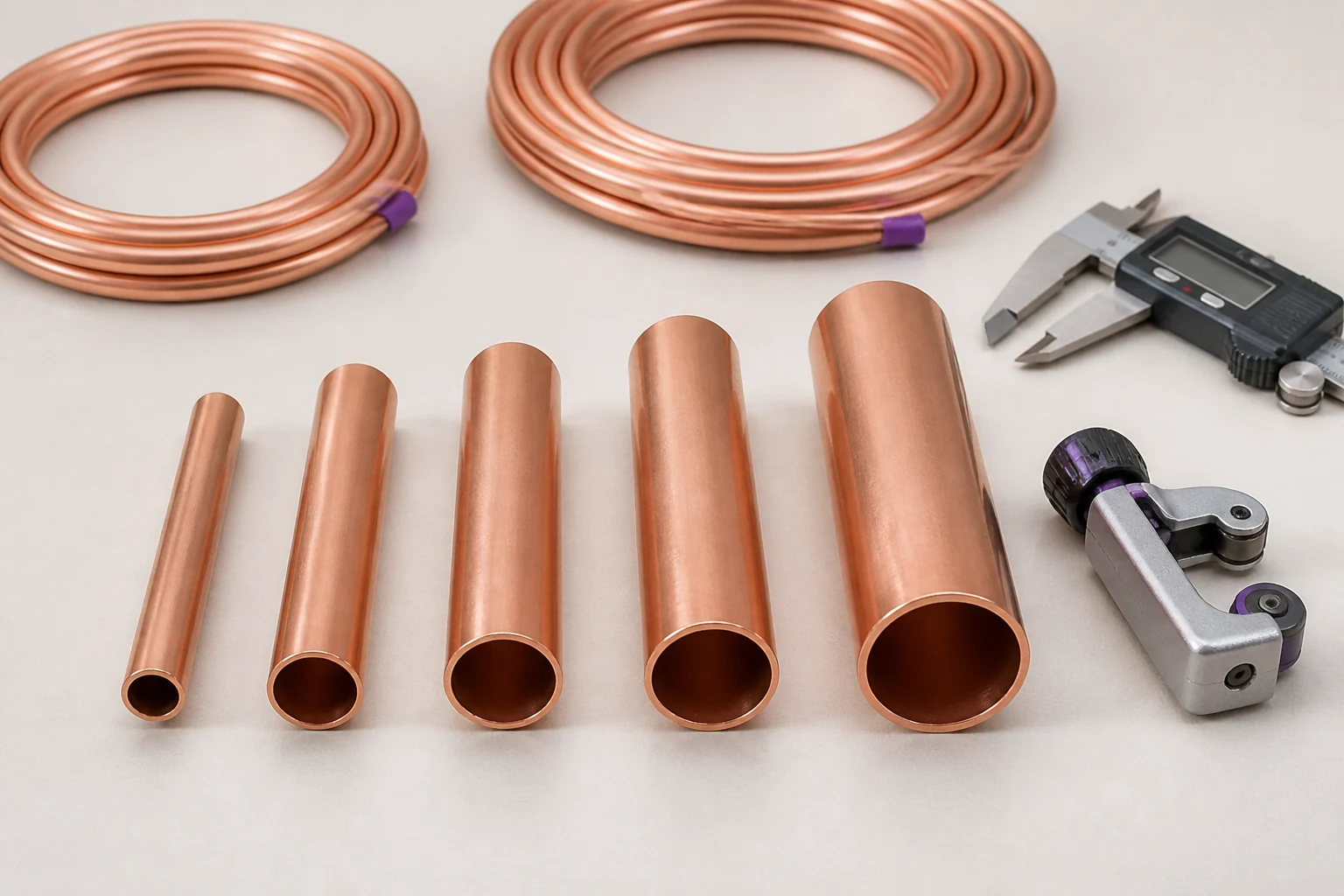

Дюймовые и метрические обозначения медных труб

Сверяйте именно наружный диаметр

В холодильной технике часто используются дюймовые обозначения. Их метрические эквиваленты помогают прочитать маркировку, но не заменяют проверку инструкции: назначение одного размера может различаться у разных моделей.

Меньшая труба часто служит жидкостной линией, большая — газовой, однако выбирать готовую пару только по этому правилу нельзя. Патрубки обоих блоков и рекомендованные размеры должны совпадать с комплектом трассы.

Не подбирайте диаметр по мощности «на глаз»

Даже кондиционеры близкой производительности могут иметь разные пары труб, ограничения трассы и требования к толщине стенки.

Размер	Наружный диаметр	Что проверить
1/4″	6,35 мм	Назначение линии и минимальную толщину стенки
3/8″	9,52 мм	Совпадение с патрубком и вальцовочным инструментом
1/2″	12,70 мм	Допустимый радиус гибки и параметры соединения
5/8″	15,88 мм	Толщину стенки, инструмент и размер изоляции
3/4″	19,05 мм	Требования проекта, способ поставки и монтажный доступ
7/8″	22,23 мм	Состояние материала и допустимую технологию соединения

Что нужно согласовать вместе с медной трубой

Теплоизоляцию

Каждая линия получает отдельную изоляцию с внутренним диаметром и толщиной под условия трассы.

Длину и перепад высот

Сравните фактический маршрут с минимальной и максимальной длиной, а также допустимым перепадом из инструкции.

Дополнительный хладагент

Необходимость и норму добавления определяет производитель по длине трассы; значение не рассчитывают по одному диаметру трубы.

Радиусы и повороты

Маршрут должен позволять использовать допустимые радиусы без заломов и лишнего напряжения на соединениях.

Вальцовку и гайки

Размер инструмента, форма развальцовки и момент затяжки должны соответствовать конкретному оборудованию.

Защиту открытых концов

До окончательной сборки трубу держат закрытой, чтобы не занести внутрь влагу, пыль и стружку.

Что нельзя компенсировать во время монтажа

Неверная труба не становится подходящей после обработки

Переходник не исправляет ошибочный диаметр основной трассы, дополнительная изоляция не увеличивает прочность слишком тонкой стенки, а выпрямление залома не возвращает исходную геометрию.

Также не используют трубу, снятую со старой системы: неизвестные загрязнения, масло, влага и состояние стенки создают риск для нового холодильного контура.

Не вскрывайте бухту заранее

Сохраняйте заводские заглушки до подготовки конкретного участка. После резки сразу защищайте оставшийся материал от воздуха и загрязнения.

Что важно знать о трубах для кондиционера

Какие диаметры медных труб нужны для бытового кондиционера?

Точную пару указывает производитель конкретной модели. Часто встречаются размеры от 1/4″ до 5/8″, но мощность кондиционера не заменяет проверку жидкостного и газового патрубков в инструкции.

Отожжённая труба — мягкая или твёрдая?

Отожжённая труба мягче и пластичнее, поэтому обычно поставляется в бухтах. Неотожжённая труба жёстче и чаще поставляется прямыми отрезками.

Можно ли взять трубу с более толстой стенкой?

Толщина должна соответствовать требованиям оборудования, соединений и инструмента. Самостоятельное увеличение одного параметра не гарантирует совместимость всей системы.

Можно ли использовать водопроводную медную трубу?

Для холодильного контура выбирают трубу, назначение, чистота, состояние поставки и рабочие параметры которой подтверждены производителем и соответствуют документации кондиционера.

Как рассчитать количество трубы?

Измерьте реальный маршрут обеих линий, добавьте технологический запас на повороты и подключения, затем проверьте ограничения модели по длине и перепаду высот. Запас не должен превращаться в случайные петли.
