Пайка медных труб кондиционера: технология, припой и азот
2 сен 2026
Как подготовить медную трубу, выбрать твёрдый припой и горелку, зачем подавать азот и как проверить соединение после пайки.
Короткий ответ
Холодильный контур паяют твёрдым припоем с защитой внутренней поверхности трубы сухим азотом
Для надёжного соединения важны не только горелка и припой. Трубу ровно режут, удаляют заусенцы, подбирают правильный зазор, прогревают сам узел и после остывания проверяют его на герметичность. Приоритет всегда имеет монтажная инструкция конкретного кондиционера и применяемых материалов.
Выбор соединения
Когда медные трубы кондиционера паяют, а когда развальцовывают
У бытовых сплит-систем патрубки блоков часто рассчитаны на разъёмное вальцовочное соединение. Пайку применяют там, где проектом предусмотрено неразъёмное соединение трубы с муфтой, отводом, тройником, рефнетом или элементом холодильного контура.
Монтаж фитингов и разветвителей
Отводы, тройники и рефнеты ориентируют по проекту и инструкции производителя. Положение детали фиксируют так, чтобы при нагреве она не сместилась.
Ремонт холодильного контура
Повреждённый участок вырезают только после безопасного удаления хладагента. Причину дефекта устраняют до установки новой трубы или фитинга.
Подключение оборудования
Если патрубок рассчитан на пайку, соседние клапаны, уплотнения и корпус защищают от перегрева. Способ подключения нельзя заменять по удобству монтажника.
Вальцовка и пайка не взаимозаменяемы
Тип соединения, диаметр трубы, допустимый припой и порядок монтажа задаёт изготовитель оборудования. Не следует паять патрубок, рассчитанный на гайку, или ставить разъёмное соединение вместо проектного паяного узла.
Комплект для работы

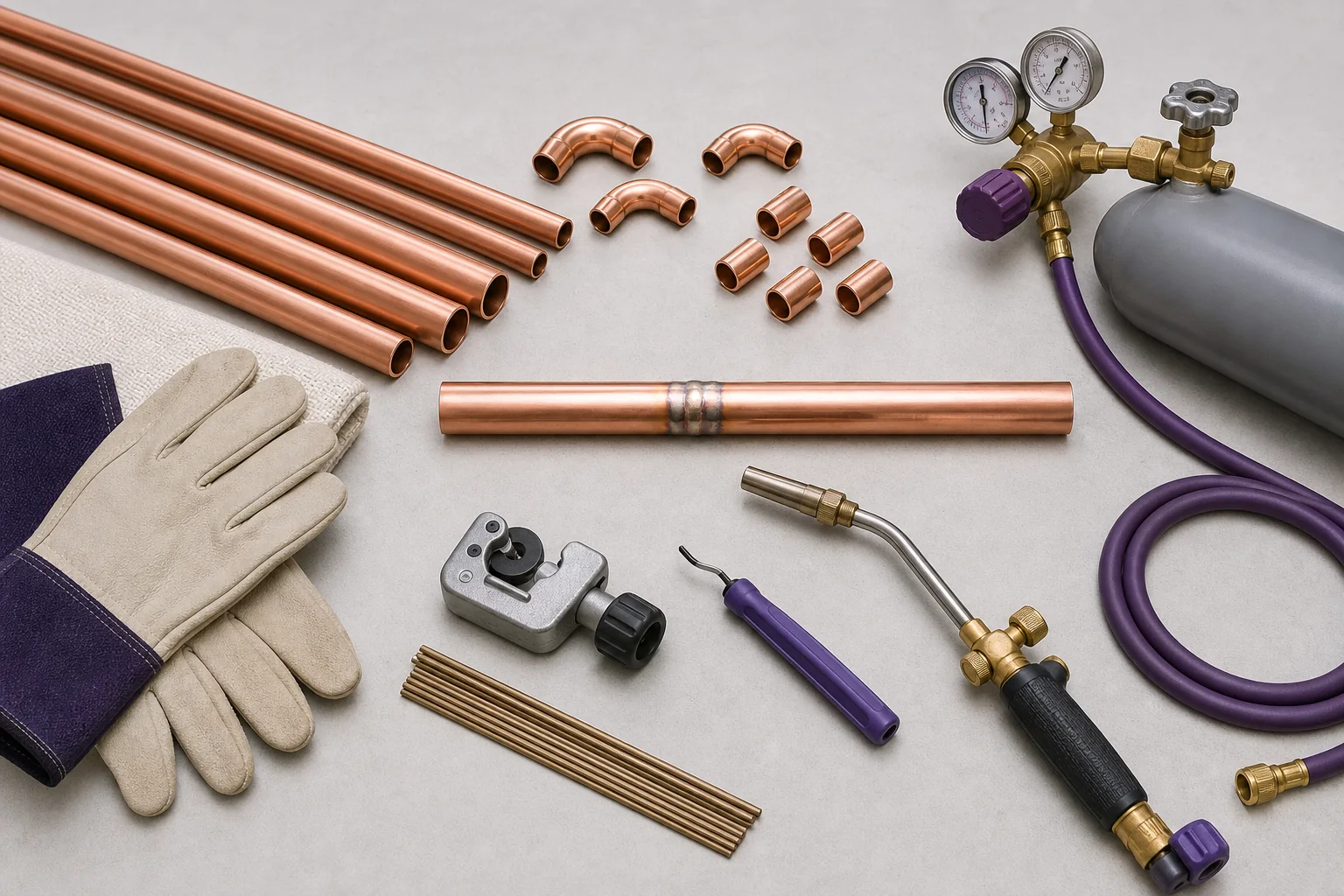

Что нужно для пайки медных труб холодильного контура
Оснастку подбирают по диаметру и толщине трубы, материалам соединяемых деталей и условиям на объекте. Инструмент должен позволять подготовить чистый узел и равномерно прогреть его без перегрева соседних элементов.
01
Холодильная медная труба
Чистая, сухая и закрытая с торцов труба нужного наружного диаметра и толщины стенки.
02
Медные фитинги
Муфты, отводы, тройники или разветвители с подходящими размерами и посадкой.
03
Твёрдый припой
Состав выбирают по сочетанию металлов и требованиям производителя оборудования.
04
Газовая горелка
Мощности пламени должно хватать для всего соединения, а форма факела — позволять контролировать зону нагрева.
05
Труборез, риммер и расширитель
Нужны для реза без стружки, снятия внутреннего заусенца и подготовки раструба, если он предусмотрен.
06
Сухой азот и редуктор
Обеспечивают слабый контролируемый поток защитного газа внутри трубы во время нагрева.
07
Теплозащита
Экран, термостойкий мат и влажная защитная ткань помогают изолировать отделку, проводку и чувствительные детали.
08
Средства защиты
Очки или щиток, перчатки, рабочая одежда, вентиляция и исправное средство пожаротушения.
Материалы соединения
Как выбрать припой и нужен ли флюс
Ориентируйтесь на сочетание металлов, а не только на температуру плавления
Для медной холодильной трубы применяют высокотемпературную капиллярную пайку твёрдым припоем. Для соединения «медь–медь» часто используют медно-фосфорные составы, которые при соблюдении инструкции могут применяться без флюса.
При соединении меди с латунью, сталью или элементом арматуры может потребоваться другой, в том числе серебросодержащий, припой и совместимый флюс. Решение принимают по документации оборудования и производителя припоя. Остатки неподходящего флюса способны вызвать коррозию и ухудшить свойства холодильного масла.
Флюс не должен попадать внутрь контура
Если технология требует флюса, его используют дозированно только в предусмотренной зоне и полностью удаляют наружные остатки после остывания. Для медь–медь нельзя автоматически применять сантехническую схему мягкой пайки.
| Соединение | Что обычно проверяют | Решение |
|---|---|---|
| Медь–медь | Марку трубы, рабочие условия и требования изготовителя | Твёрдый медно-фосфорный или иной разрешённый припой; флюс — только если это указано технологией |
| Медь–латунь | Материал патрубка или фитинга, диапазон припоя и необходимость флюса | Совместимый твёрдый, нередко серебросодержащий припой по инструкции производителя |
| Медь–сталь | Разнородные металлы, тепловую массу, защиту узла и требования оборудования | Специализированный припой и флюс; технологию задаёт производитель |
| Ремонтный узел | Причину повреждения, чистоту контура и совместимость новой детали | Не копировать старый шов: заново определить материал и способ соединения |
Последовательность
Как выполняют пайку медных труб кондиционера
Ниже приведена технологическая логика, а не замена обучения и монтажного руководства. До работы контур освобождают от хладагента предусмотренным способом, место защищают от огня, а баллоны и шланги проверяют на исправность.
1. Проверяют проект и инструкцию
Уточняют диаметры, тип соединения, допустимые материалы, расположение клапанов и порядок последующих испытаний.
2. Готовят трубу и фитинг
Трубу режут труборезом, снимают заусенец, удаляют загрязнения и проверяют посадку без перекоса и чрезмерного зазора.
3. Защищают место работы
Убирают горючие материалы, закрывают отделку теплозащитным экраном и защищают чувствительные детали от перегрева.
4. Организуют продувку азотом
Через трубу подают слабый поток сухого азота с редуктором. Контур не герметизируют: газу нужен безопасный выход.
5. Равномерно прогревают узел
Нагревают соединяемые детали, а не плавят пруток непосредственно пламенем. Припой должен затягиваться в зазор капиллярным действием.
6. Дают соединению остыть
Шов не смещают и не охлаждают резко. После естественного остывания удаляют наружные остатки технологических материалов.
7. Осматривают шов
Проверяют непрерывность, плавный переход к трубе, отсутствие пор, наплывов, непропаянных участков и следов перегрева.
8. Испытывают контур
Выполняют проверку герметичности сухим азотом, затем предусмотренное вакуумирование. Визуальный осмотр этих операций не заменяет.
Защита изнутри
Зачем подавать азот во время пайки холодильных труб
При сильном нагреве меди в присутствии кислорода на внутренней поверхности образуется оксидная плёнка и окалина. Частицы могут отделиться, попасть в масло, фильтр, капиллярную трубку, клапан или компрессор. Слабый поток сухого азота вытесняет воздух из зоны пайки и уменьшает окисление.
Только сухой азот
Кислород и сжатый воздух для продувки холодильного контура не применяют. Кислород в контакте с маслом и открытым пламенем создаёт опасность пожара и взрыва.
Давление снижает редуктор
Для пайки нужен именно слабый поток. В ГОСТ Р 70093-2022 для VRF-систем указан диапазон 0,01–0,02 МПа, а в руководствах ряда производителей встречается 0,02 МПа. Для конкретного оборудования следуют его инструкции.
У газа должен быть выход
При пайке нельзя создавать замкнутый объём. Избыточное давление мешает припою заполнять зазор и делает нагрев опасным.
Продувка и опрессовка — разные режимы
Во время пайки азот течёт с малым давлением. После остывания готовый контур испытывают отдельно при давлении, установленном изготовителем системы.
Приёмка соединения
Как проверить паяный шов и какие ошибки встречаются чаще всего
Красивый шов ещё не доказывает герметичность
Снаружи соединение должно быть равномерным, без непропаянных участков, трещин, раковин и крупных наплывов. Но скрытый дефект может проявиться только под положительным давлением, поэтому после сборки проводят испытание сухим азотом по инструкции оборудования.
После успешной проверки азот удаляют и вакуумируют контур. Падение давления при опрессовке или рост остаточного давления при выдержке требуют раздельной проверки трубы, соединений, сервисных шлангов и измерительных приборов.
Не ищите утечку открытым огнём
Для локализации применяют разрешённый производителем способ: течеискатель или совместимый раствор для обнаружения пузырей. После проверки состав удаляют с соединения.
| Ошибка | Что происходит | Как предотвратить |
|---|---|---|
| Греют пруток, а не соединение | Припой лежит снаружи и не заполняет капиллярный зазор | Равномерно прогревать детали и подавать припой в подготовленный узел |
| Нет продувки азотом | Внутри трубы образуется окалина | Заранее собрать безопасную схему слабой азотной продувки |
| Грязная труба или неверный зазор | Смачивание и затекание припоя становятся неравномерными | Подготовить кромку, проверить чистоту, диаметр и посадку до нагрева |
| Перегрев клапана или изоляции | Повреждаются уплотнения, корпус и соседние материалы | Применять экран, теплоотвод и соблюдать ограничения изготовителя |
| Неподходящие припой и флюс | Шов теряет надёжность, возможны загрязнение и коррозия | Сверять состав с материалами узла и документацией |
| Пропущено испытание | Скрытая утечка обнаруживается после заправки или запуска | Опрессовать, устранить дефекты и только затем вакуумировать систему |
Ответы специалиста
Частые вопросы о пайке труб кондиционера
Какой припой используют для медных труб кондиционера?
Для холодильного контура применяют твёрдый припой, совместимый с медью и второй деталью соединения. Для медь–медь часто подходит медно-фосфорный состав, а для меди с латунью или сталью может потребоваться серебросодержащий припой и флюс. Конкретную марку выбирают по документации оборудования и припоя.
Можно ли паять медные трубы кондиционера без азота?
Производители климатического оборудования требуют защищать внутреннюю поверхность трубы от окисления при пайке. Для VRF-систем подача сухого азота также предусмотрена ГОСТ Р 70093-2022. Работа без защитного потока оставляет внутри окалину, поэтому такую практику нельзя считать правильной технологией.
Подходит ли MAPP-газ для пайки?
Газовая смесь типа MAPP может применяться с совместимой горелкой, если её тепловой мощности достаточно для диаметра и массы соединения. Важно оценивать весь комплект: баллон, клапан, горелку, устойчивость пламени и требования производителя припоя. Для крупных узлов может понадобиться другая профессиональная система нагрева.
Нужен ли флюс при пайке меди с медью?
Для многих медно-фосфорных твёрдых припоев при соединении чистой меди флюс не нужен. Но это не универсальное правило для любых сплавов: при соединении разнородных металлов технологию определяют инструкции оборудования и припоя.
Можно ли паять контур, если в нём остался фреон?
Нет. До огневых работ хладагент безопасно удаляют или рекуперируют предусмотренным способом. Нагрев герметичного или заполненного хладагентом участка опасен; порядок подготовки должен выполнять квалифицированный специалист.
Чем проверить соединение после пайки?
Сначала шов осматривают, затем холодильный контур испытывают сухим азотом при давлении и выдержке из инструкции оборудования. После успешного испытания выполняют вакуумирование. Хладагент не используют как газ для продувки.
