Кабель для кондиционера: сечение, количество жил, ПВС или ВВГ

8 сен 2026

Как выбрать питающий и межблочный кабель для кондиционера: определить количество жил, рассчитать сечение и сравнить ПВС с ВВГ.

Короткий ответ

Кабель для кондиционера выбирают по монтажной схеме, току и условиям прокладки

У сплит-системы могут быть две разные линии: питание и связь между блоками. Число жил берут с клеммной схемы конкретной модели, а сечение определяют по максимальному рабочему току, длине и способу прокладки. Одна и та же мощность охлаждения не гарантирует одинаковую электрическую схему.

Схема подключения

Питающий и межблочный кабель выполняют разные задачи

Перед подбором нужно понять, куда производитель предусмотрел подачу питания. У одних моделей сеть подключают к внутреннему блоку, у других — к наружному. От этого зависит маршрут кабеля и состав всей трассы.

Питающая линия

Соединяет электрощит или предусмотренную точку питания с блоком кондиционера. Кабель и защитный аппарат выбирают как единую систему по расчётному току и условиям монтажа.

Межблочная линия

Соединяет клеммные колодки внутреннего и наружного блоков. По отдельным жилам могут передаваться питание, управляющий сигнал и защитное заземление.

Отдельная линия управления

В мультисплит-, полупромышленных и некоторых специальных системах связь или пульт подключают отдельным кабелем с требованиями производителя к типу и экранированию.

Защитный проводник

Подключение PE выполняют по схеме оборудования. Его нельзя заменять сигнальной жилой, объединять с нейтралью в кабеле или исключать из комплекта.

BTU и площадь комнаты не определяют кабель

Холодопроизводительность описывает работу холодильного контура, а электрическую линию рассчитывают по входному току оборудования. Две модели класса 12 000 BTU могут иметь разные точки питания, число жил и требования к защите.

Исходные данные

Что найти в руководстве до покупки кабеля

Надёжный подбор начинается не с таблицы в интернете, а с монтажной документации конкретного внутреннего и наружного блока. Если модель ещё не выбрана, кабель окончательно не закладывают: оставляют доступный маршрут или согласованный запас по проекту.

Точка ввода питания

Внутренний или наружный блок, однофазная или трёхфазная сеть, допустимый способ отключения.

Максимальный рабочий ток

Используют значение из паспорта или таблицы электрических характеристик, а не только номинальную потребляемую мощность.

Клеммная схема

Сверяют количество контактов, назначение клемм и порядок соединения блоков. Маркировка на обеих сторонах должна совпасть.

Минимальное сечение

Производитель может задать отдельные значения для силового и межблочного кабеля с учётом конкретной модели.

Тип проводника

Проверяют допустимость однопроволочных или гибких многопроволочных жил, требования к оболочке и способу оконцевания.

Защитный аппарат

Номинал и характеристику автомата, необходимость устройства защитного отключения и требования к отдельной цепи определяют по проекту и инструкции.

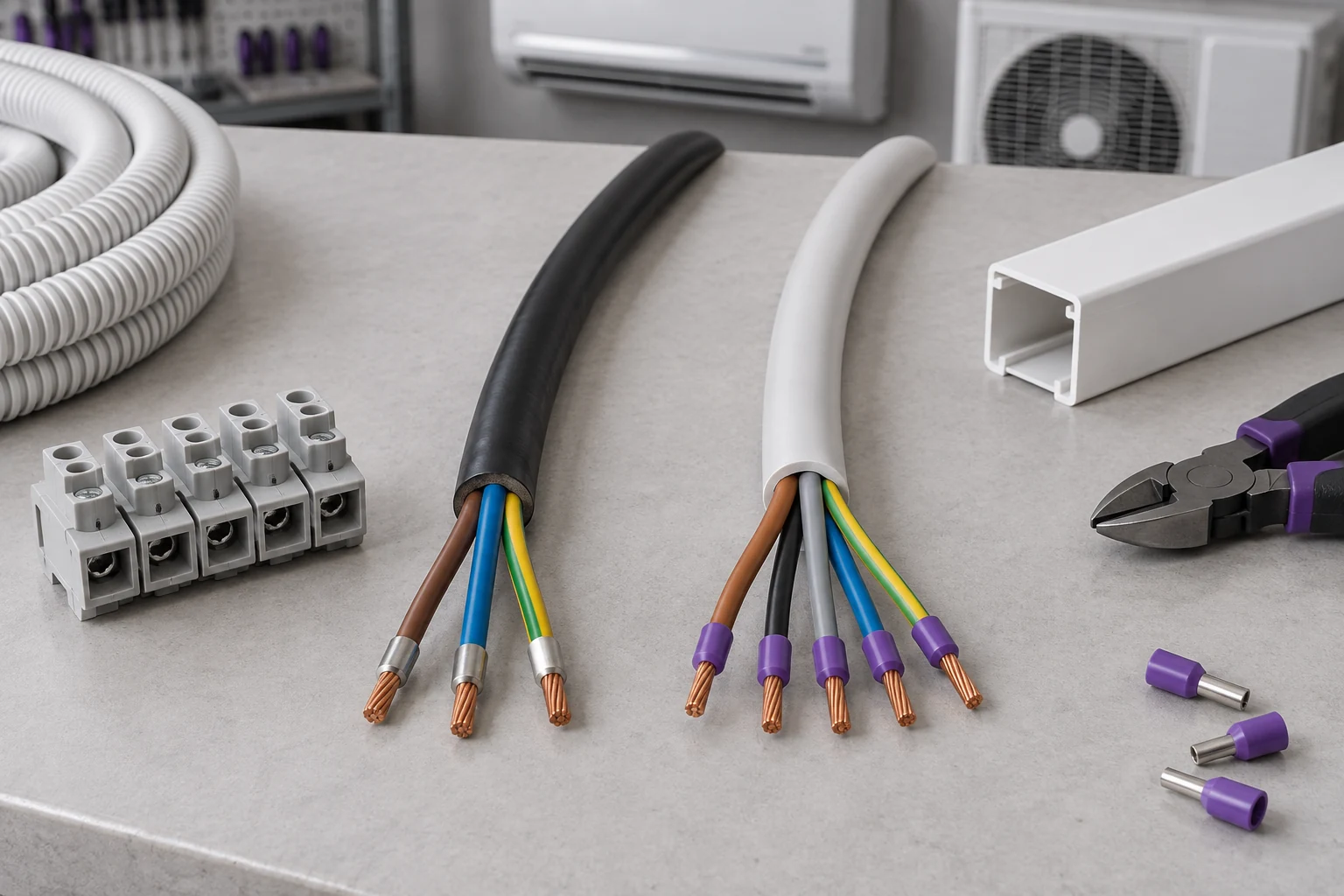

Питающий трёхжильный и межблочный пятижильный кабели для подключения кондиционера — Питающий и межблочный кабели могут отличаться количеством жил, конструкцией и назначением. Оба варианта сверяют с документацией оборудования до прокладки трассы.

Клеммная схема

Как определить количество жил межблочного кабеля

Количество жил равно числу проводников, которые требует схема, а не числу клемм, видимых на случайной фотографии похожей модели. Считать нужно и рабочие цепи, и защитный проводник.

Три, четыре или пять жил — не уровни «запаса»

Трёхжильный кабель часто используют для однофазного питания: L, N и PE. Четырёх- или пятижильный может потребоваться между блоками, если к силовым и защитным цепям добавлены одна или несколько линий управления.

Лишняя жила не исправляет несовпадение схемы, а недостающую нельзя заменять перемычкой. Если в инструкции приведены отдельные кабели питания и связи, их также нельзя автоматически объединять в один.

Не ориентируйтесь только на цвета

Назначение проводников задают схема и маркировка клемм. Защитную зелёно-жёлтую жилу используют только как PE, а соответствие остальных жил фиксируют одинаково на обоих блоках.

Вариант	Где встречается	Что проверить
3 жилы	Однофазная питающая линия или отдельное соединение по схеме	Наличие L, N и PE; точку подачи питания
4 жилы	Межблочное соединение ряда бытовых сплит-систем	Назначение четвёртой клеммы и минимальное сечение
5 жил	Модели с дополнительной цепью между блоками	Полную схему, а не только маркировку соседней модели
Несколько кабелей	Системы с раздельными силовыми и управляющими цепями	Тип, экран, полярность и допустимый совместный маршрут

Расчёт линии

Как выбирают сечение кабеля для кондиционера

Универсальной пары «мощность кондиционера — сечение» нет. Минимум из руководства проверяют расчётом для реального маршрута. Если условия требуют большего сечения, принимают расчётное значение; уменьшать требование изготовителя нельзя.

1. Определяют ток

Берут максимальный рабочий ток и параметры сети из документации оборудования. Холодопроизводительность в кВт для этого не используют.

2. Учитывают способ прокладки

Допустимая нагрузка меняется при прокладке в стене, трубе, коробе, пучке с другими линиями или на открытом воздухе.

3. Вводят поправки

Температура, число нагруженных жил, совместная прокладка и теплоизоляция вокруг трассы влияют на отвод тепла.

4. Проверяют длину

На длинной линии оценивают падение напряжения и условия срабатывания защиты. Иногда сечение увеличивают, хотя по нагреву меньший кабель допустим.

5. Согласуют автомат

Защитный аппарат должен защищать линию и соответствовать требованиям кондиционера. Его нельзя увеличивать только потому, что прежний автомат отключается.

6. Фиксируют решение

Марку, число жил, сечение, маршрут и защиту записывают в спецификацию до отделочных работ и закупки материалов.

Конструкция кабеля

ПВС или ВВГ: что выбрать для кондиционера

ПВС и ВВГ отличаются конструкцией и назначением, поэтому вопрос нельзя решать только удобством укладки. Нужны совместимость с клеммами, условиями прокладки и прямыми требованиями изготовителя кондиционера.

Для стационарной и гибкой части могут потребоваться разные решения

ВВГ — силовой кабель с однопроволочными или многопроволочными жилами в зависимости от исполнения. Его применяют в стационарной электропроводке, выбирая пожарные свойства оболочки и способ монтажа по проекту.

ПВС — гибкий провод со скрученными многопроволочными жилами. Он удобен для подвижного подключения и межблочной трассы только тогда, когда такое исполнение допускают руководство оборудования, условия прокладки и нормативный срок службы.

В инструкциях также встречаются международные обозначения гибких кабелей, например H05RN-F или H07RN-F. Подменять их «похожим» кабелем без проверки напряжения, температуры, наружного применения и стойкости оболочки нельзя.

Критерий	ПВС	ВВГ
Жила	Гибкая многопроволочная	Однопроволочная или многопроволочная по исполнению
Типичное применение	Гибкое присоединение, если разрешено документацией	Стационарная силовая проводка
Оконцевание	Нужен способ, подходящий многопроволочной жиле и клемме	Зависит от класса жилы и конструкции клеммы
Главная проверка	Допуск производителя и условия среды	Способ прокладки и требуемое исполнение оболочки

Монтаж трассы

Что учесть при прокладке и подключении

Защитить наружный участок

Оболочка должна соответствовать температуре, влаге и солнечному излучению. Если требуется, кабель прокладывают в стойкой защитной трубе или коробе.

Не перегревать в общем пучке

Кабель не зажимают между горячей газовой трубой и теплоизоляцией. Совместную прокладку и заполнение канала учитывают в расчёте.

Разгрузить клеммы

Штатный зажим должен удерживать оболочку, чтобы натяжение и вибрация не передавались на контактные соединения.

Оконцевать по инструкции

Для гибких жил применяют предусмотренные клеммой наконечники и профессиональный обжим. Лужение концов вместо подходящего наконечника допускают не все соединения.

Сохранить доступ

Соединения не прячут в недоступной части стены. Клеммные крышки и коммутационные коробки должны оставаться обслуживаемыми.

Проверить до запуска

Электрик контролирует непрерывность защитного проводника, правильность соединений, изоляцию и работу защиты до подачи питания.

Работы выполняют при снятом напряжении

Монтаж новой линии, подключение в щите и проверку защитных аппаратов выполняет квалифицированный специалист. Статья помогает собрать исходные данные и спецификацию, но не заменяет электрический проект и руководство производителя.

Перед заказом

Чек-лист для спецификации кабеля

Точная модель обоих блоков

Не только торговая серия или холодопроизводительность.

Фотография или страница клеммной схемы

С назначением контактов и точкой подключения питания.

Максимальный ток и минимальное сечение

Отдельно для питающей и межблочной линии.

Длина каждого маршрута

С запасом на ввод в блоки, подъёмы, повороты и обслуживание.

Условия прокладки

Стена, штроба, труба, кабель-канал, наружный участок, температура и соседние линии.

Проект защиты

Номинал автомата, отключающее устройство, заземление и место подключения в щите.

Ответы специалиста

Частые вопросы о кабеле для кондиционера

Какой кабель нужен для бытового кондиционера?

Нужны данные конкретной модели. Обычно отдельно определяют питающую и межблочную линии: точку подачи питания, число жил, минимальное сечение, тип кабеля и защитный аппарат. Эти параметры берут из монтажной схемы и проверяют расчётом для реального маршрута.

Можно ли заранее проложить кабель 4×1,5 мм²?

Только если выбранная модель прямо предусматривает четыре жилы и это сечение подходит по инструкции и расчёту. Другой кондиционер может потребовать пять жил, отдельное питание наружного блока или большее сечение.

Для чего кондиционеру пятижильный кабель?

Пять жил могут использоваться в межблочном соединении, когда кроме питания и защитного проводника схема предусматривает дополнительные цепи управления. Назначение каждой жилы определяют по клеммной схеме конкретного оборудования.

Можно ли использовать ПВС как межблочный кабель?

Можно только при соответствии руководству кондиционера, напряжению, условиям прокладки и конструкции клемм. Гибкую многопроволочную жилу оконцовывают способом, который предусматривает производитель клеммы и оборудования.

Как выбрать между 1,5 и 2,5 мм²?

По максимальному току, длине, способу прокладки, температуре, группировке с другими кабелями, допустимому падению напряжения и характеристикам защиты. Минимальное сечение из инструкции производителя уменьшать нельзя.

Можно ли подключить кондиционер к существующей розетке?

Это зависит от мощности, инструкции оборудования и состояния существующей линии. Электрик должен проверить кабель, контакты, защиту, заземление и другие нагрузки группы. Для модели, требующей отдельной цепи, обычная розеточная группа не подходит.

Нужно ли прокладывать кабель вместе с медными трубами?

Межблочную линию часто ведут по общему маршруту трассы, но способ укладки, защита оболочки, нагрев и заполнение канала должны соответствовать проекту. Питающая линия может идти отдельным маршрутом — это зависит от точки ввода питания.
