Короткий ответ

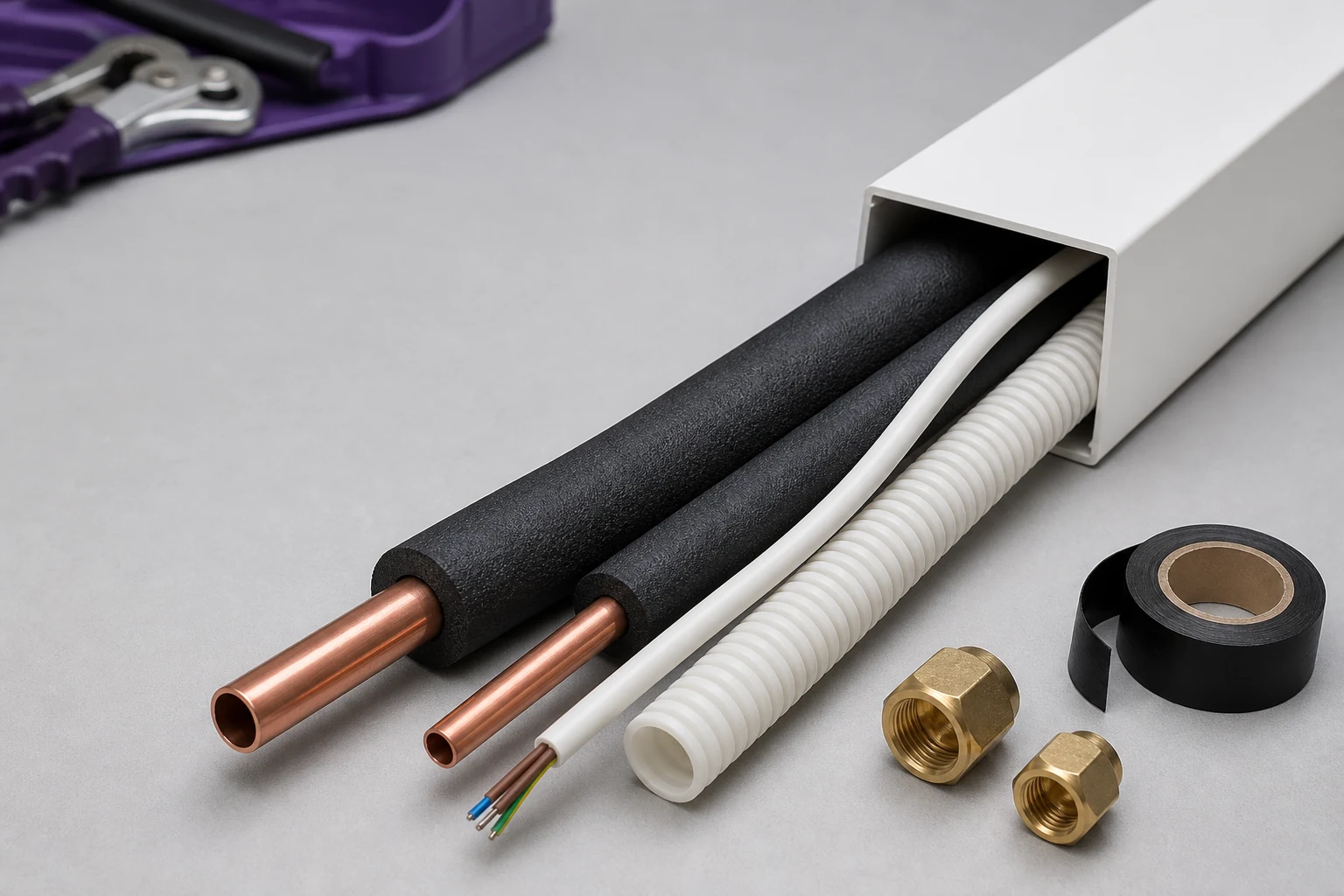

Базовый комплект включает две медные трубы, отдельную теплоизоляцию для каждой трубы, дренаж, межблочный и силовой кабель, кронштейны с крепежом и материалы для защиты трассы. Точные диаметры, сечение кабеля, допустимую длину и способ подключения определяют по инструкции конкретной модели и условиям объекта.
Базовая спецификация
Монтажный комплект удобно собирать по узлам. Так проще проверить совместимость деталей и не забыть элементы, которые после установки почти не видны, но влияют на герметичность, отвод конденсата и защиту коммуникаций.
Жидкостная и газовая линии имеют разные диаметры. При подборе учитывают наружный диаметр, толщину стенки, состояние трубы и требования производителя кондиционера. Для вальцовочных соединений труба должна быть чистой, без заломов и повреждений.
Трубки из вспененного каучука или полиэтилена уменьшают теплопритоки и защищают от образования конденсата. Внутренний диаметр изоляции подбирают под медную трубу, а стыки и окончания закрывают без разрывов.
В зависимости от схемы используют дренажный шланг или трубу, соединители и крепления. При самотечном отводе важны непрерывный уклон и отсутствие пережатий. Если самотёк невозможен, в спецификацию добавляют помпу, а при подключении к канализации — подходящий сифон.
Межблочный кабель связывает внутренний и наружный блоки, силовой — подводит питание по предусмотренной производителем схеме. Количество жил, сечение, защитную автоматику и способ прокладки определяют по документации оборудования и электрическому проекту.
Наружный блок устанавливают на кронштейны или опоры с подходящей несущей способностью. Анкеры и другой крепёж выбирают с учётом материала стены, массы оборудования, ветровой нагрузки и доступности обслуживания.
Кабель-канал закрывает коммуникации в помещении, обмоточная лента и стяжки собирают наружный участок, а проход через стену герметизируют подходящим материалом. Размер канала выбирают по фактическому объёму всей трассы, а не только по медным трубам.
Совместимость
До заказа нужно знать точную модель кондиционера, предполагаемую длину и конфигурацию трассы, основание для крепления наружного блока и место отвода конденсата. Для готового объекта полезны фотографии маршрута и замер каждого участка.
Проверяйте спецификацию по монтажной инструкции. Именно в ней указаны диаметры фреоновых патрубков, электрическая схема, ограничения по длине и перепаду высот, а также условия дополнительной заправки.
Монтаж холодильного контура, вакуумирование, проверку герметичности и электрическое подключение должен выполнять квалифицированный специалист.
| Узел | Что входит | Что проверить |
|---|---|---|
| Фреоновая линия | Две медные трубы, теплоизоляция, гайки | Диаметры, толщина стенки, длина, перепад высот |
| Дренаж | Шланг или труба, соединители, крепления | Маршрут, уклон, необходимость помпы или сифона |
| Электрика | Межблочный и силовой кабель, защита | Схему питания, число жил, сечение, условия прокладки |
| Наружный блок | Кронштейны или опоры, крепёж, виброопоры | Массу блока, материал основания, доступ для сервиса |
| Оформление трассы | Кабель-канал, лента, стяжки, герметизация | Габарит пучка, повороты, наружные и внутренние участки |
Особые условия
Готовый «универсальный» набор подходит только для предварительной оценки. Реальный объект может потребовать дополнительных компонентов.
Дополнительная труба и изоляция, повороты кабель-канала, крепления и сервисные материалы. Необходимость дозаправки определяют только по инструкции модели.
Дренажная помпа, обратные элементы и доступ для обслуживания. Для отвода в канализацию предусматривают защиту от запахов.
Защитная гильза в проходе, надёжная фиксация трассы и заранее согласованные точки соединений. Замуровывать потенциально обслуживаемые узлы без доступа нельзя.
Специализированные опоры, крепёж под конкретный материал стены, виброизоляция и решения для безопасного обслуживания наружного блока.
Не путать
Трубы, изоляция, дренаж, кабель и крепёж остаются на объекте. Труборез, риммер, вальцовка, динамометрический ключ, вакуумный насос и манометрический коллектор — это профессиональный инструмент для монтажа.
Для пайки и сервисных работ дополнительно применяют специализированные газы и припои. Выбор технологии соединения зависит от оборудования и проекта; в бытовых сплит-системах часто используются вальцовочные соединения.
Перед заказом
Нужна монтажная инструкция, а не только мощность или размер помещения.
Учтите вертикальные участки, повороты, проход через стену и место установки блоков.
Проверьте возможность самотёка и место безопасного отвода конденсата.
Уточните, к какому блоку подводится питание и какие требования указаны производителем.
Материал стены и масса наружного блока определяют кронштейны и крепёж.
Финальная проверка до покупки снижает риск несовместимости и повторного заказа.
Частые вопросы
Можно подготовить только общую схему и предварительный список. Диаметры труб, кабель и допустимую длину трассы выбирают после определения точной модели.
Нет. Новая сплит-система обычно имеет заводскую заправку, рассчитанную на определённые условия монтажа. Необходимость и массу дозаправки проверяют по документации производителя. Подробнее — в статье как выбрать фреон для кондиционера.
Линии работают при разных температурах. Отдельная плотно подобранная изоляция снижает теплопритоки и риск образования влаги на поверхности трассы.
Он удобен как основа спецификации, если его состав сверить с моделью и объектом. Длину материалов и дополнительные элементы всё равно определяют по фактическому маршруту.
Подбор комплекта
Укажите длину трассы и основные условия монтажа, затем передайте результат специалисту для проверки совместимости.
