Два отрезка 3/8″
Для предусмотренного проектом соединения нужна прямая муфта, у которой оба конца рассчитаны на трубу 3/8″ (около 9,53 мм). Муфта 10 мм — не автоматическая замена.
Как подобрать медный фитинг под пайку
24 окт 2026
Как сверить наружный диаметр трубы с медным фитингом, прочитать размеры муфты и тройника и проверить соединение до пайки.
Короткий ответ
Фитинг подбирают по наружному диаметру трубы и каждому соединительному концу
Сначала находят размеры линий в документации кондиционера. Затем сверяют маркировку трубы и раструбов фитинга. Дюймовый размер нельзя заменять похожим метрическим: труба 3/8″ имеет наружный диаметр около 9,53 мм, а не 10 мм.
Сначала размер
Как сверить наружный диаметр медной трубы
У труб для кондиционирования дюймовое обозначение относится к наружному диаметру. Толщина стенки указывается отдельно и меняет внутренний проход, а не размер трубы снаружи.
| Труба | Наружный диаметр | С чем легко перепутать |
|---|---|---|
| 1/4″ | 6,35 мм | 6 мм |
| 3/8″ | 9,53 мм | 10 мм |
| 1/2″ | 12,70 мм | 12 мм |
| 5/8″ | 15,88 мм | 16 мм |
| 3/4″ | 19,05 мм | 19 мм |
| 7/8″ | 22,23 мм | 22 мм |
| 1 1/8″ | 28,58 мм | 28 мм |
Таблица помогает распознать обозначение, но не заменяет чертёж конкретной детали. В технических данных Danfoss для ряда соединений дюймовые и метрические исполнения перечислены отдельно.
Маркировка стёрлась?
Измерьте ровный участок трубы штангенциркулем снаружи, не у смятого среза. Затем сверяйте результат с паспортом трубы и схемой оборудования. По одному измерению нельзя определить допустимую толщину стенки.
Следом форма и концы

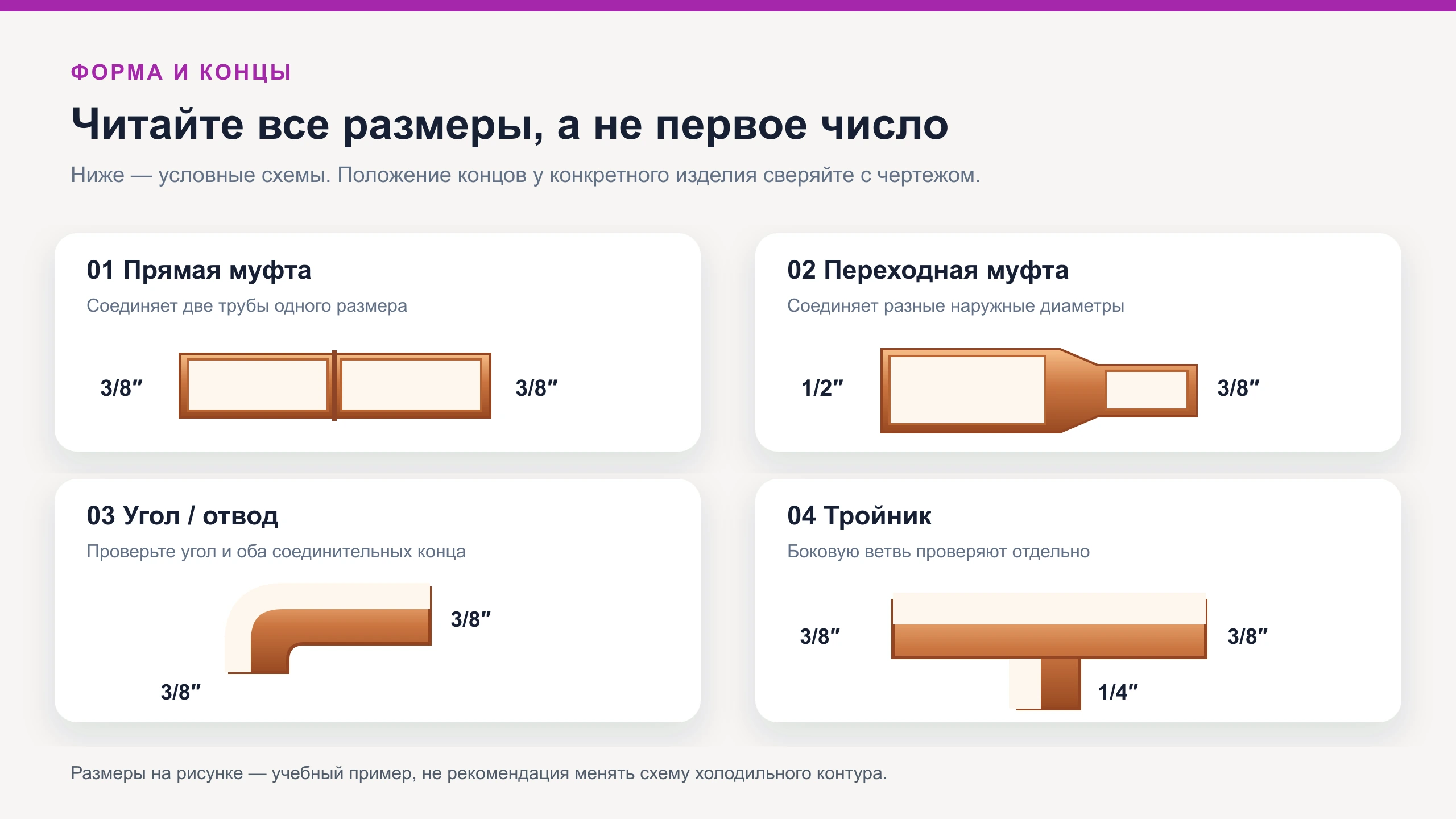

Муфта, переход, угол или тройник: что читать в маркировке
Название фитинга описывает форму, но не всегда объясняет исполнение каждого конца. У переходной муфты размеры различаются; у тройника отдельно проверяют проход и боковую ветвь.
«Однораструбный» и «двухраструбный» — не декоративные слова. Раструб принимает трубу; гладкий конец предназначен для другого ответного соединения. Если в карточке это не показано, запросите фото каждого конца или чертёж. В каталоге медных фитингов формы разнесены по разделам, но размеры всё равно надо сверять по каждой позиции.
Тройник не даёт разрешения разветвить любую трассу
Место ветвления и изменение диаметра должны быть предусмотрены схемой оборудования. Для некоторых систем вместо обычного тройника применяют специальные заводские разветвители.
Три ситуации на практике
Как проверить позицию перед заказом
Переход с 1/2″ на 3/8″
Сначала проверяют по схеме оборудования, допустим ли переход именно в этой точке. Затем ищут деталь с концами под 12,70 и 9,53 мм, а не равнопроходную муфту.
Боковая ветвь 1/4″
На чертеже тройника два проходных конца должны соответствовать основной линии, боковой — ответвлению. Порядок чисел в названии у продавцов может различаться.
Нет размеров в карточке
Не угадывают по фотографии. Нужны маркировка производителя, чертёж либо подтверждение размеров всех концов от продавца.

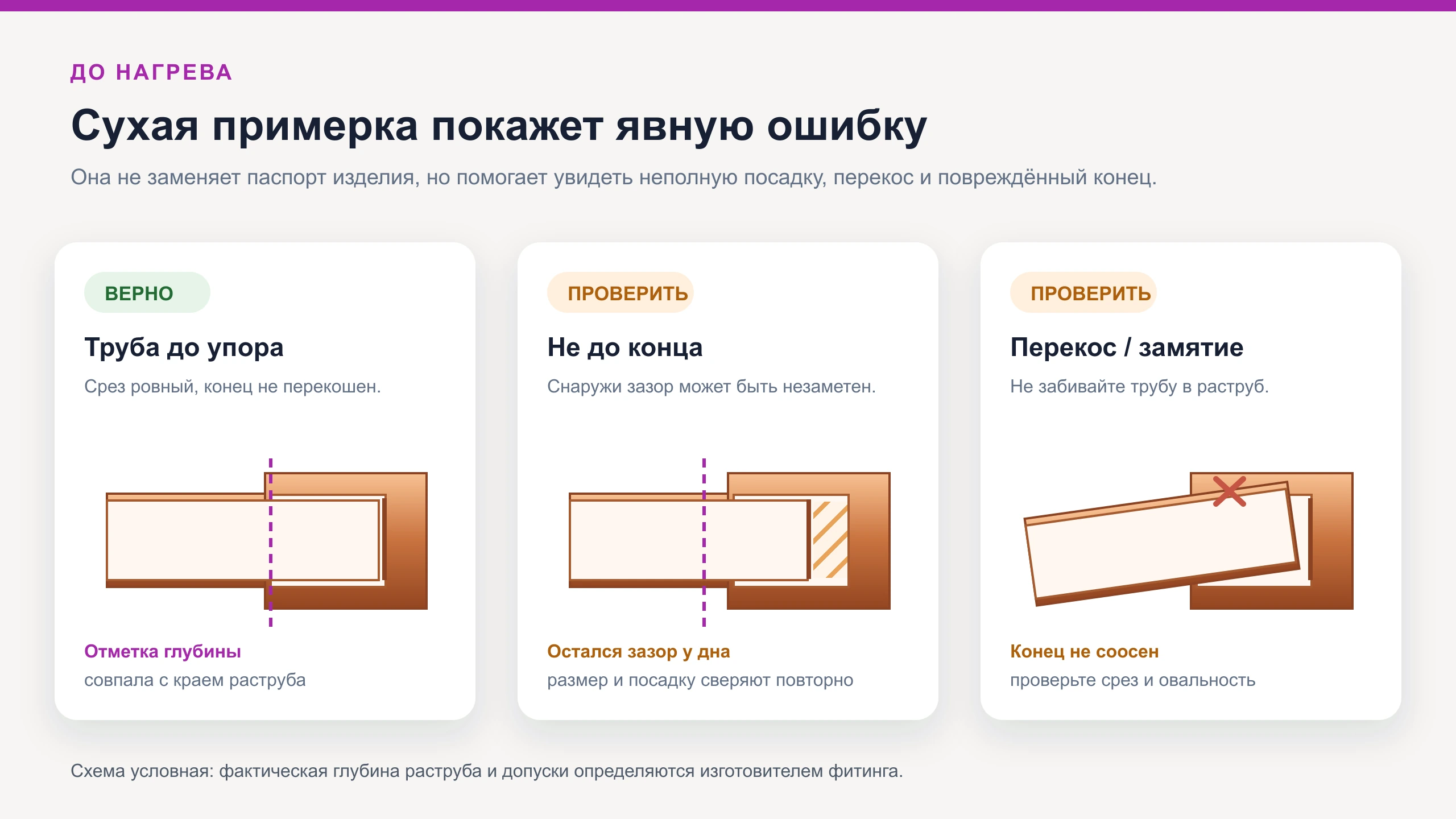

Проверка до нагрева
Что покажет сухая примерка
Отрежьте трубу ровно и удалите заусенцы. Конец должен войти в раструб до предусмотренной глубины без удара и перекоса. Отметка глубины на трубе поможет заметить, если она вышла из фитинга при сборке.
Если труба не входит или заметно болтается, не пытайтесь исправить посадку припоем. Повторно проверьте размер, овальность и состояние концов. Даже удачная примерка не подтверждает, что фитинг выдержит рабочее давление и подходит для данного хладагента.
Сама пайка — отдельная операция
Материал припоя, подготовка поверхностей, продувка сухим азотом и последующая проверка герметичности разобраны в статье о пайке медных труб кондиционера.
Чтобы не уточнять заказ дважды
Какие данные подготовить для подбора
Сообщите модель кондиционера и пришлите участок схемы трассы, если он есть. Для фитинга нужны форма, наружный диаметр каждой трубы, исполнение каждого конца и место детали в системе.
Если размер линии меняется или появляется ветвление, покажите, где это предусмотрено проектом. Тогда можно сверить конкретный фитинг, а не подбирать наугад «переходник для кондиционера».
Что сверяли при подготовке
Документация по размерам и соединениям
Наружные диаметры труб и исполнение соединений проверены по техническим материалам. При покупке конкретного фитинга приоритет имеет чертёж и паспорт его изготовителя.
Вопросы перед покупкой
Частые вопросы о медных фитингах под пайку
Можно ли поставить фитинг 10 мм на трубу 3/8″?
Не выбирайте его только из-за близости размеров. Наружный диаметр трубы 3/8″ — около 9,53 мм. Нужен фитинг, для которого производитель прямо указал совместимость с такой трубой; при двусмысленной маркировке запросите чертёж.
Как определить размер трубы, если маркировка стёрлась?
Измерьте наружный диаметр штангенциркулем на ровном, не смятом участке. Затем сравните результат с документацией к трубе и кондиционеру. Одного замера недостаточно, чтобы узнать толщину стенки или назначение трубы.
Если труба вошла в раструб, фитинг точно подходит?
Нет. Сухая примерка выявляет явный перекос или несоответствие, но не подтверждает глубину посадки, допустимое давление, температуру и совместимость с холодильным контуром. Эти данные сверяют по изделию и документации производителя.
Можно ли уменьшить диаметр трассы переходной муфтой, если нужной трубы нет?
Нет, если переход не предусмотрен схемой конкретной системы. Муфта позволяет соединить два размера, но не делает изменение диаметра допустимым для данного кондиционера.
Как прочитать размеры медного тройника?
Проверьте диаметр обоих проходных концов и боковой ветви по чертежу или маркировке изготовителя. Полагаться только на порядок трёх чисел в названии нельзя: у разных продавцов он может различаться.
Подойдёт ли любой медный фитинг одинакового размера?
Нет. Кроме диаметра проверяют исполнение концов, назначение для холодильной системы, допустимые давление и температуру, а также способ соединения. Внешне похожие детали могут иметь разные ограничения.
